Para la ventilación industrial y renovación del aire de una nave industrial dedicada al mecanizado de piezas metálicas, ubicada en la zona Norte, nos encargan la fabricación de dos grupos mixtos con funcionalidad estática y dinámica a voluntad. De esta manera nuestro cliente obtendrá una ventilación estática sin consumo ni mantenimiento constante por depresión del aire caliente y efecto Venturi, y en momentos puntuales según momento de producción o meteorología existente una aumento de la renovación del aire con la puesta en marcha de los extractores dinámicos. Esta puesta en marcha puede ser manual o automatica por medio de detectores de humo, termostatos o temporizadores.
Esta nave en concreto tiene un falso techo paralelo al suelo a una altura media de la cubierta de 1.500 mm.. Nuestro cliente desea la renovación del aire exclusivamente de la zona interior, por lo que por medio de un manguito de unión y tubo de plástico flexible armado, conectamos los grupos de aspiración mixtos hasta el falso techo, con un acabado mediante remate metalizado.

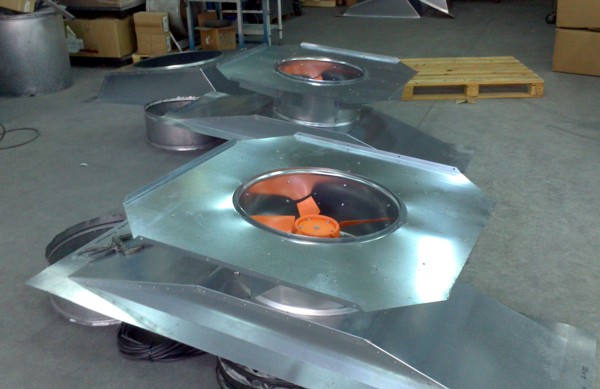

Una vez diseñada la base de sujeción a cubierta a la medida del tejado según el % de inclinación y la distancia entre las correas, colocamos el tubo de unión. En este caso el modelo del grupo mixto de ventilación es el ATOSDIN-M-VIII, compuesto de mitra de sujeción. aparatos estático por efecto Venturi de 3.100 m3/h. y extractor dinámico soportado en el cuello de la base de 17.500 m3/h.
Después de instalar el extractor dinámico, se coloca la corona inferior del aparato estático. Las alas interiores y exteriores que conforman el aparato estático irán desmontadas encima de la citada corona y sujetas por la corona superior que mediante alambre se enlaza a la inferior. De esta manera se facilita la posterior instalación en el tejado.
Las características técnicas del extractor dinámico son las siguientes :
Cuello 750 mm.
Velocidad 950 r.p.m.
Potencia 0,75 kW.
Caudal 17.500 m3/h.
Nivel presión sonora 66 dB(A)
Hélice de plástico reforzada en fibra de vidrio.
Gracias a este sistema de ventilación industrial híbrido se obtiene un importante ahorro energético, evitando la posibilidad de acumulación del calor, vapores de taladrinas y aceites, humos, etc. bajo cubierta, facilitando la circulación del aire por las instalaciones y disminuyendo considerablemente la temperatura de sensación.
Después de que nuestro departamento de calidad verifique las unidades al 100%, los equipos están listos para su envió y posterior instalación.
Aspiración natural y mecánica en una sola instalación
La nave de mecanizado metálico descrita recibió dos grupos mixtos capaces de funcionar en modo estático o dinámico. El objetivo comercial de una solución así es disponer de un recurso natural cuando resulta suficiente y poder activar extracción motorizada cuando las condiciones cambian. No obstante, la conveniencia de ambos modos depende de la carga térmica, las emisiones y la regulación necesaria durante la jornada.
Qué debe definirse en el control de una solución híbrida
Antes de seleccionar los equipos es útil definir cuándo se desea utilizar cada modo, si hay horarios de producción variables y cómo se evita que una configuración interfiera con la otra. La circulación del aire debe estudiarse también en condiciones de viento desfavorables. Las bases de sujeción y el paso de aire deben adaptarse a la cubierta, y cualquier necesidad de extracción de contaminantes debe analizarse por separado.
Información para solicitar una propuesta sobre ventilación híbrida nave industrial
Si estás valorando una solución de ventilación híbrida nave industrial, reúne los siguientes datos para que podamos estudiar tu proyecto y valorar la solución adecuada:
- Horas de funcionamiento previstas en cada modo
- Proceso industrial y carga térmica
- Entradas de aire y ubicación de salidas
- Regulación, alimentación eléctrica y accesos
Para evaluar una alternativa para esta instalación, revisa nuestras soluciones de grupos mixtos estático-dinámicos. La selección definitiva debe tener en cuenta el uso de la nave, los caudales requeridos y las condiciones de montaje.
Preguntas frecuentes sobre sistemas híbridos de ventilación
¿Una solución híbrida ahorra siempre energía?
No siempre. Una solución híbrida puede reducir el tiempo de funcionamiento del motor cuando la ventilación natural resulta suficiente, pero el ahorro real depende de la instalación y de su uso. Estudiamos cada caso antes de estimar sus ventajas energéticas.
