Para un importante matadero de ganado porcino de la provincia de Madrid, nos encargan la fabricación de siete unidades de extractores dinámicos de gran caudal para su instalación en cubierta, consiguiendo la renovación del aire en general, la extracción rápida del vapor de agua y  humos producidos por la maquinaria.

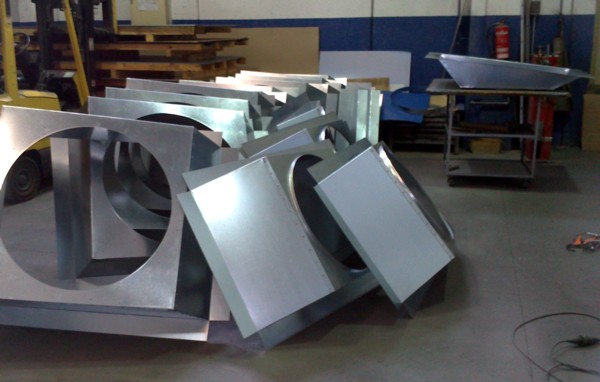

En la nave de primeras materias han sido diseñadas y fabricadas las mitras de sujeción a cubierta, al % de inclinación y distancia entre correas del tejado de nuestro cliente.

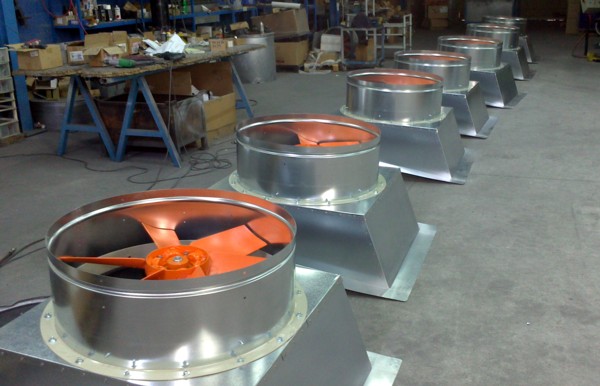

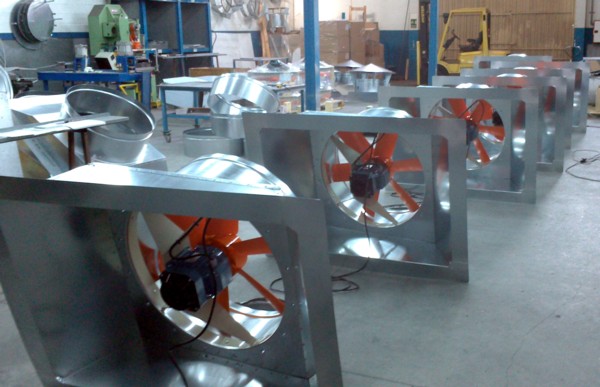

Una vez en la nave de montaje se procederá a la instalación del extractor dinámico y el cuello de acero galvanizado para la posterior sujeción del tapa-aguas.

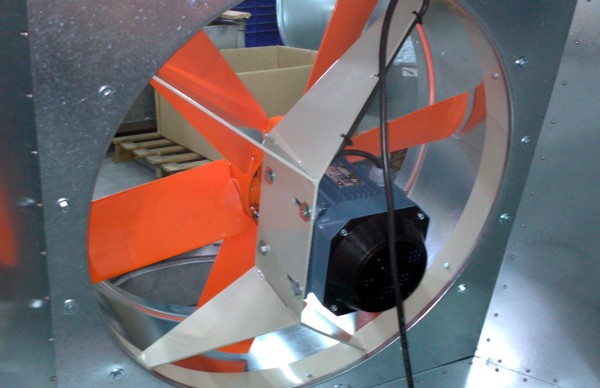

Los grupos de ventilación son del modelo ATOSDIN-800-6T-3, las características técnicas son las siguientes :

Ventiladores tubulares, versión PL equipados con hélice de plástico.

Ventilador:
– Aro soporte en chapa de acero
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio.
– Dirección aire motor-hélice

Motor:
– Motores clase F, con rodamientos a bolas, protección IP55, excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56, protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V.-50Hz., y trifásicos 230/400V.-50Hz.(hasta 5,5CV.) y 400/690V.-50Hz.(potencias superiores a 5,5CV.)
– Temperatura de trabajo : -25ºC.+ 50ºC.

Acabado:
Anticorrosivo en resina de poliester polimerizada a 190ºC., previo desengrase alcalino y pretratamiento libre de fosfatos.

Velocidad 950 r.p.m.

Potencia 2,20 kW.

Caudal 33.500 m3/h.

Nivel presión sonora 74 dB(A)

Base de sujeción, tapa-aguas y escuadras en acero galvanizado

A continuación se instala el conmutador de seguridad paro-marcha, que evitara posibles riesgos laborales al impedir la puesta en marcha accidental desde el interior de la nave cuando el extractor se este manipulando desde cubierta.

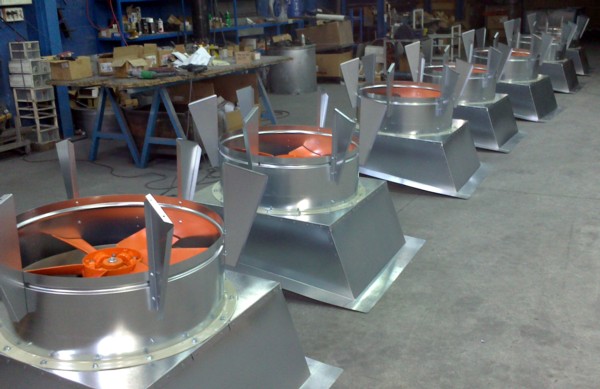

Seguidamente se montan las escuadras de sujeción del tapa aguas antirebocante, con cono inverso inferior para evitar perdidas de carga. Estas van atornilladas al cuello de la base. También se puede observar el aro brida del extractor atornillado a la mitra, el cual ofrece una gran robustez y seguridad al grupo de ventilación.

Una vez instalado el tapa aguas, se verifican todas las unidades tanto en su funcionamiento como en su consumo. Los grupos de extracción de gran caudal ya están listos para su envió a nuestro cliente.
