Una importante empresa dedicada a la inyección de plástico, con varias naves en Zamora quiere ventilar en verano la nave de producción. Esta nave no tiene ningún tipo de sistema de renovación del aire y en verano se acumula bajo cubierta el calor, llegando a temperaturas extremas que impiden un buen ambiente de trabajo. Ese mismo calor producido por las máquinas de inyección tiene que ser aprovechado en invierno para calentar la nave.
Nuestro cliente nos encarga el suministro de 6 grupos de aspiración dinámica ATOSDIN-710- 4T con rejilla anti-pájaros y registros de cierre motorizados.

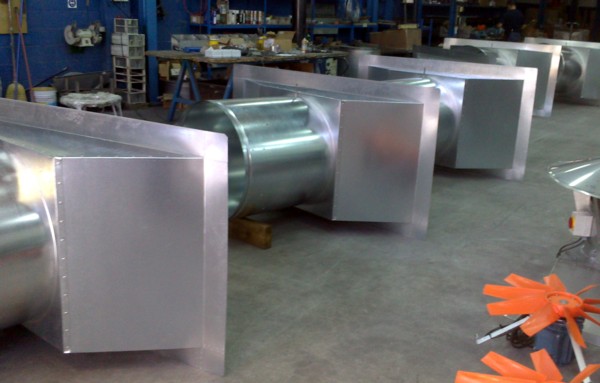

Para empezar se diseñan y fabrican las bases de sujeción de los extractores a la cubierta según el tanto por ciento de inclinación y la distancia entre correas para asegurar el anclaje del grupo a la estructura de la nave. Se sueldan los cuellos de diámetro 750 mm. donde posteriormente se colocara el extractor con sus correspondientes soportes, el registro motorizado y la rejilla anti-pájaros.

Las características técnicas de los extractores son las siguientes :

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso :
Presión nivel sonora 78 dB(A)
Potencia 1,50 kW.
Caudal 22.150 m3/h.
Velocidad 1.430 r.p.m.

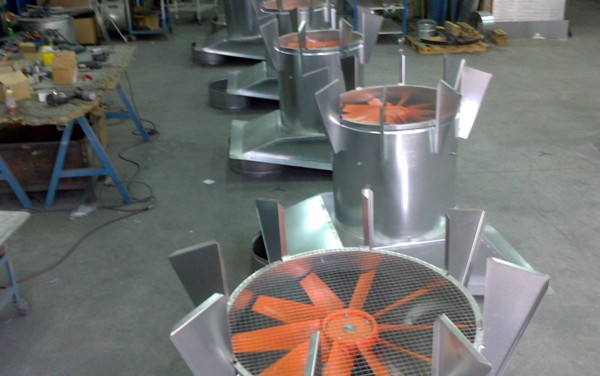

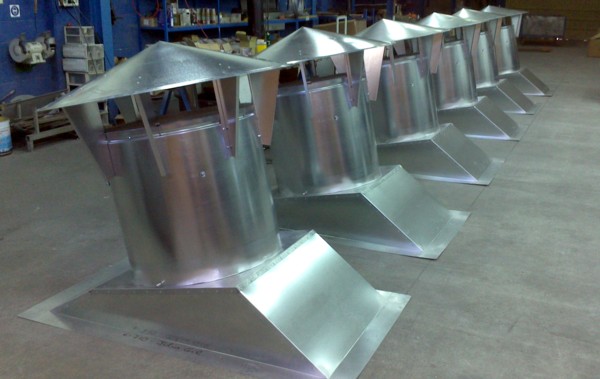

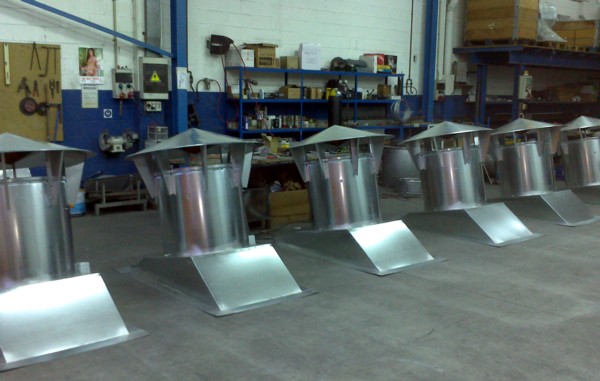

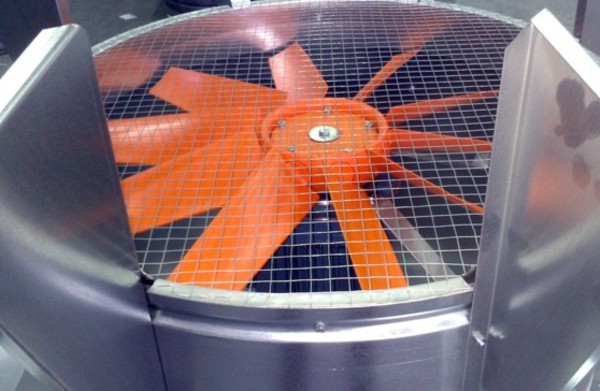

La siguiente pauta de fabricación es la instalación de las rejillas anti-pájaros, registrables para facilitar su limpieza y acceso al motor del extractor dinámico. A continuación se atornillan las ocho escuadras de sujeción del tapa-aguas anti-regolfante con cono inverso inferior para evitar perdidas de carga.

Para finalizar nuestro departamento de calidad verifica los grupos de aspiración dinámica, tanto su funcionamiento como su consumo y autoriza la entrega a nuestro cliente.
Una vez instalado el sistema de ventilación, se conseguirá una excelente renovación del aire, la disminución de la temperatura interior, el aumento del movimiento del aire en el interior de la nave, y en definitiva un mejor ambiente de trabajo, igual a mayor rendimiento.
