Ventilación en Cubierta Sándwich

Una empresa dedicada a la producción de áridos para la fabricación de hormigones nos solicita para su nave industrial la fabricación de un grupo de aspiración dinámica modelo ATOSDIN-710 con extractor trifásico de 32.500 m3/h. y diez metros de chapa lisa cubrerrios para su posterior instalación en cubierta.

El ventilador dinámico se fabrica en acero galvanizado, pero bajo pedido se puede fabricar también en acero inoxidable.

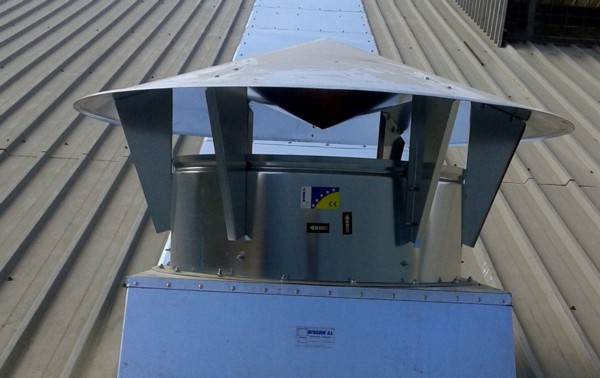

El grupo de aspiración esta formado por una base de sujeción a cubierta fabricada a la misma medida que el tejado de la nave de nuestro cliente, cuello de diámetro 820 mm., escuadras de sujeción, extractor trifásico y sombrerete deflector anti-lluvia.

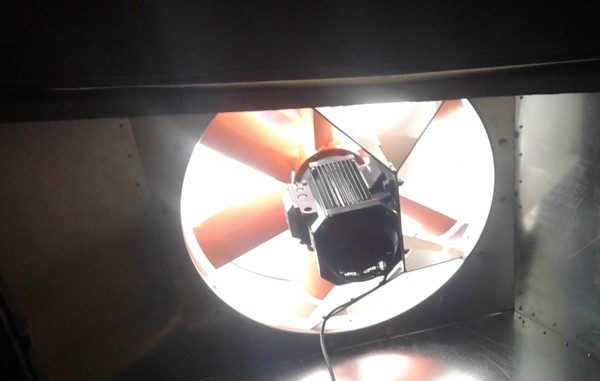

Las características técnicas del extractor son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

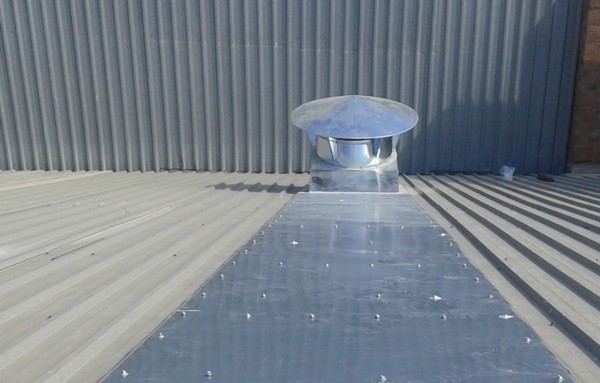

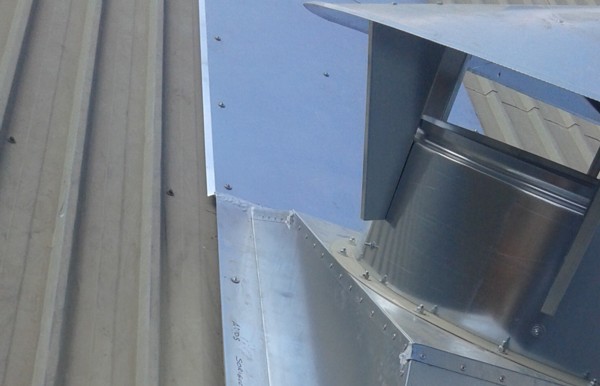

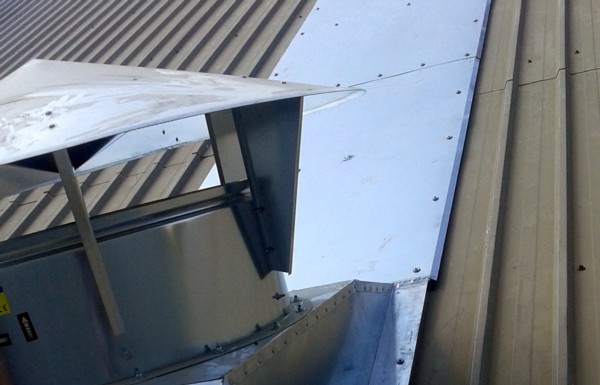

Suministramos el equipo con diez metros de chapa lisa cubrerrios ya que va instalado en una cubierta sándwich. Desde la cumbrera hasta donde va instalado el grupo, se colocara la chapa para que asi quede fijado al tejado de la nave.
