Ventilación Dinámica y Estática en Nave

Para una empresa lider en el sector del suministro eléctrico en el norte de la península nos encargan la fabricación de un conjunto de equipos de aspiración, tanto dinámica como estática, cuatro grupos de aspiración dinámica ATOSDIN-330, tres grupos modelo ATOSDIN-550-L con extractores trifásicos y cuatro aireadores estáticos modelo ATOSDIN-E-VI, sin consumo ni mantenimiento. Esta empresa necesita ventilar diferentes areas de un nuevo almacén.

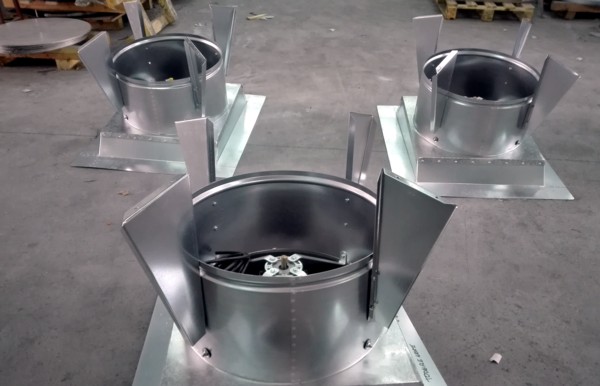

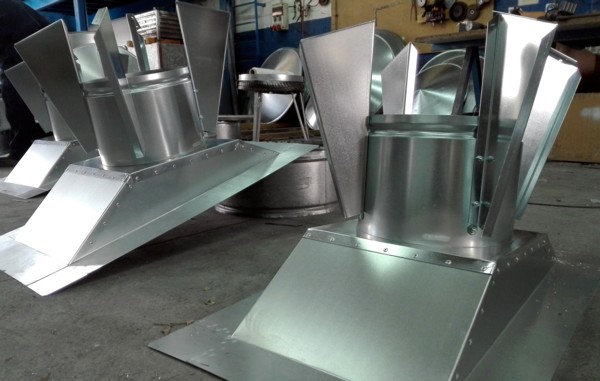

Las bases de sujeción a cubierta irán fábricadas todas a la misma pendiente y distancia entre correas, tanto los grupos dinámicos como los aireadores estáticos.

En el caso de los grupos dinámicos los extractores tienen las siguientes características técnicas:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

y en esta ocasión en concreto:

ATOSDIN-330:
Velocidad: 1.430 R.P.M.
Potencia: 0,37 (A)
Caudal: 2.400 m3/h.
N. sonoro: 54 dB(A)

ATOSDIN-550-L:
Velocidad: 1.070 R.P.M.
Potencia: 1,05 (A)
Caudal: 8.110 m3/h.
N. sonoro: 64 dB(A)

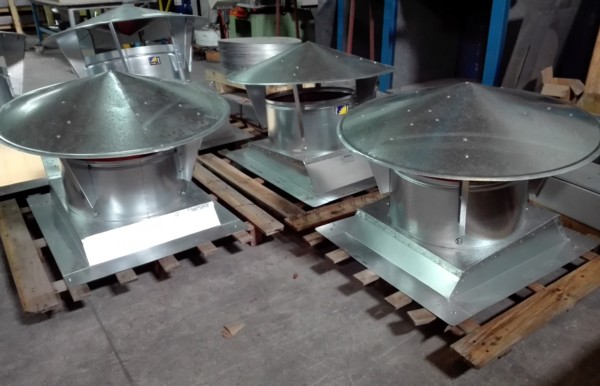

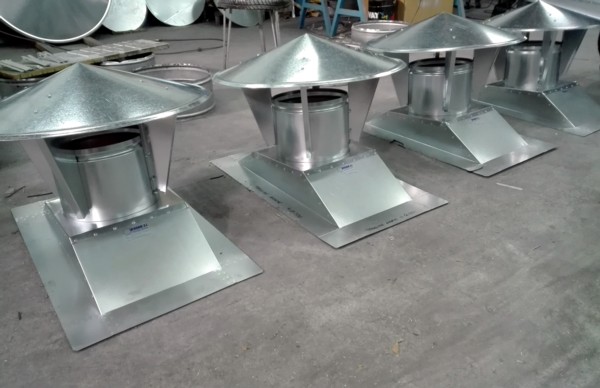

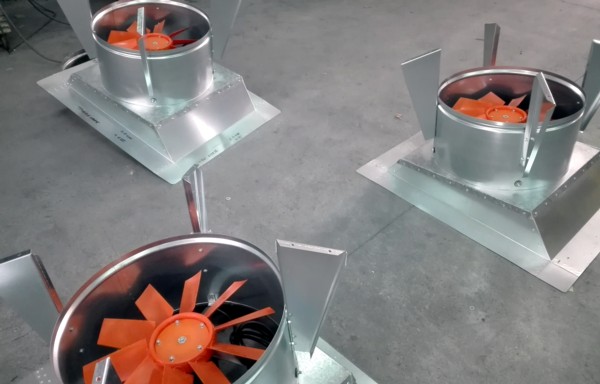

Tal como se puede apreciar en las fotografias superiores, los equipos de aspiración dinámica con extractor trifásico con su correspondiente base de sujeción a cubierta y deflector anti-llúvia.

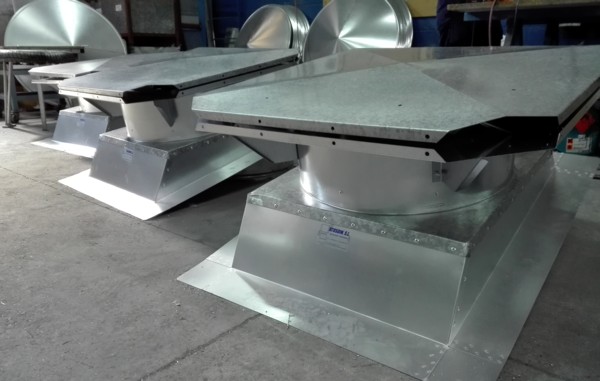

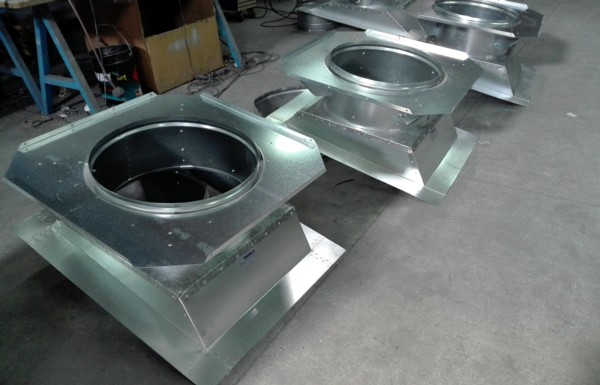

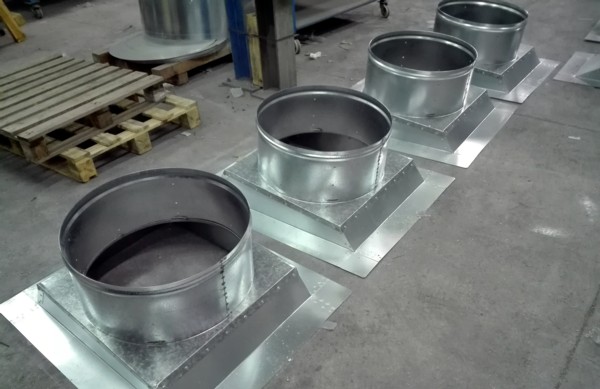

Y en el caso de los aparatos estáticos, se montan las coronas donde posteriormente irán instalados los sombreretes. Los enviamos desmontados para facilitar el envio, junto con un croquis de montaje para que el cliente pueda montarlo en la nave sin ningún problema.

Finalizamos el proceso de producción y nuestro departamento de calidad verifica el correcto estado de todas las unidades para autorizar el envío a nuestro cliente.
