Ventilación Dinámica para Nave Industrial

Una empresa acaba de adquirir una nave nueva en la provincia de Córdoba para iniciar su actividad. Esta nave es de grandes dimensiones y precisa de un sistema de ventilación industrial dinámico para ventilar ya que tienen un ambiente muy cálido en los meses de verano. Nuestro departamento técnico, tras haber realizado el estudio de la nave, recomienda a nuestro cliente la instalación de 9 grupos de aspiración dinámica modelo ATOSDIN-710.

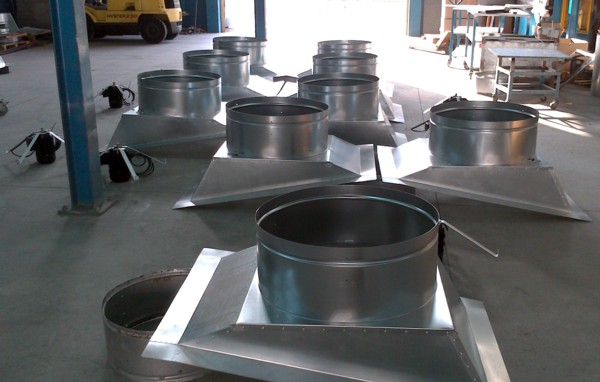

Siguiendo nuestro protocolo habitual de fabricación, empezamos diseñando y fabricando las mitras de sujeción a la medida de la cubierta de la nave, con la misma inclinación y distancia entre correas. Es muy importante que los aparatos instalados en cubierta estén sujetos a la misa estructura de la nave. Seguidamente, acoplamos los cuellos de diámetro 750 mm.

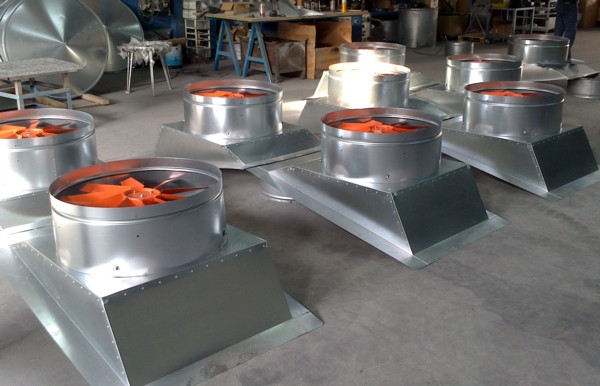

A continuación montamos los extractores de 17.500 m3/h. en las mitras, mediante un aro/brida que esta sujeto con 16 tornillos con arandelas en la parte superior e inferior y tuercas anti-blocantes.
Las características técnicas de los motores instalados son las siguientes:

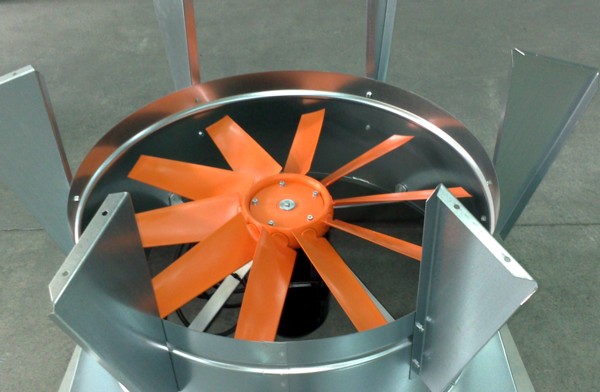

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso:
R.P.M.: 935
Potencia (A). 2,26
Caudal: 17.500 m3/h.
Nivel sonoro: 66 dB(A)

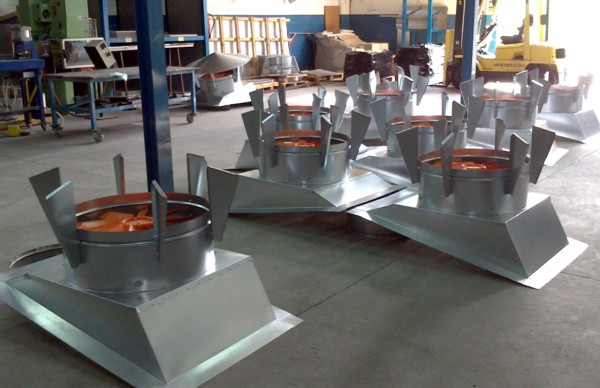

Llegando a nuestro proceso final de fabricación, instalamos las escuadras de sujeción en el cuello de los aparatos donde irán colocados los tapa-aguas.

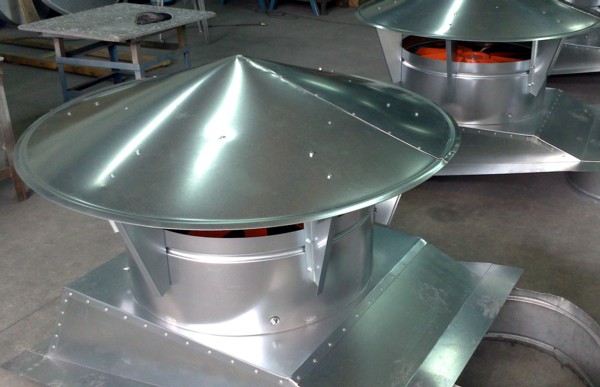

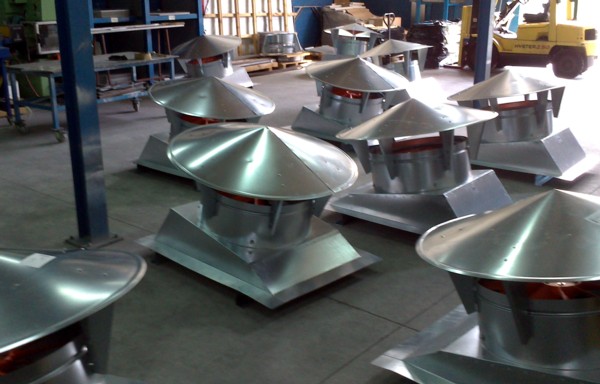

Una vez colocados los tapa-aguas anti-regolfantes con cono inverso inferior, realizamos las comprobaciones de calidad pertinentes con nuestro departamento y una vez verificado el correcto estado de todas las unidades, procedemos a enviar el material de ventilación industrial a nuestro cliente.
