Ventilación con Base Especial

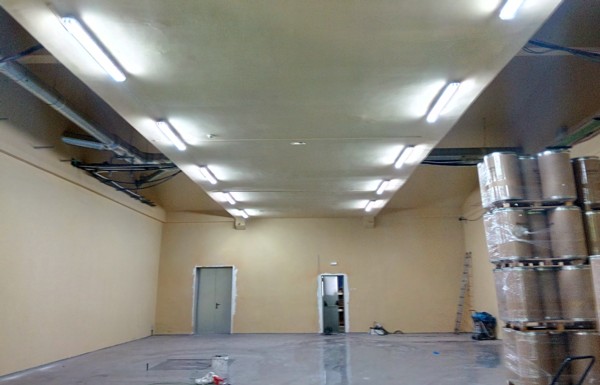

Un cliente habitual dedicada al sector de productos químicos, en concreto a los tintes, nos solicita la fabricación de cuatro equipos de aspiración dinámica ATOSDIN-710 para dos salas nuevas que está adaptando a su nave industrial. Según el estudio realizado, instalara dos equipos en cada nave.

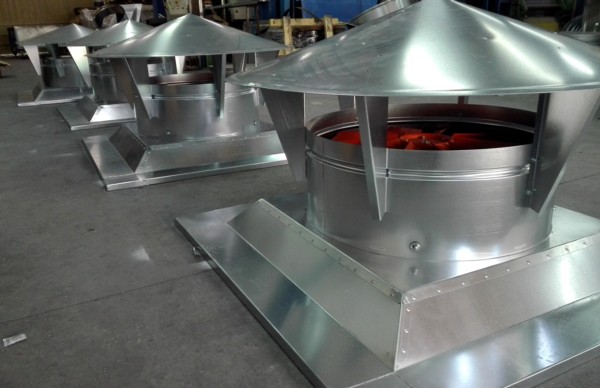

En esta ocasión, el tejado de la nave es de teja. Nuestro cliente construirá con un albañil de confianza unas chimeneas especiales cuadradas para adaptar nuestros grupos de aspiración dinámica. Por lo tanto, las bases de sujeción a cubierta, irán fabricadas a la medida de la chimenea de nuestro cliente tal como se puede apreciar en las fotos.

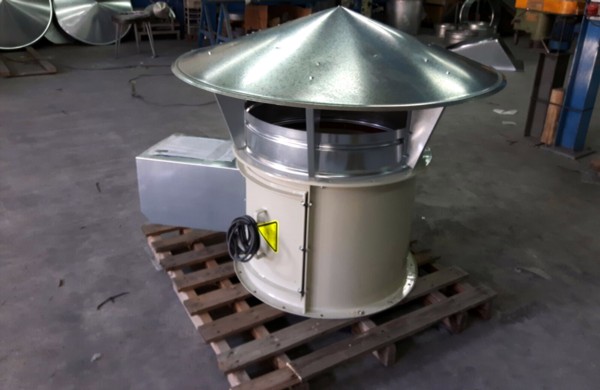

Las características técnicas de los extractores instalados en los sistemas de ventilación son las siguientes:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

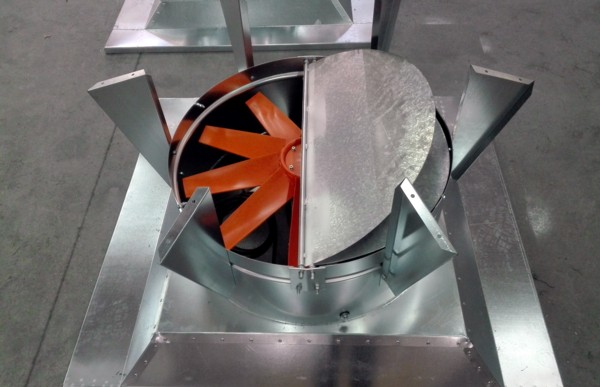

Según nos indica nuestro cliente, dos de los grupos de aspiración deberán disponer de registro de cierre por sobrepresión para que en caso de incendio, los aparatos queden cerrados y así se evitará la propagación del fuego hacia el exterior.

Una vez finalizados los cuatro sistemas de aspiración, nuestro departamento de calidad verifica todas las unidades y autoriza el envio a nuestro cliente.
