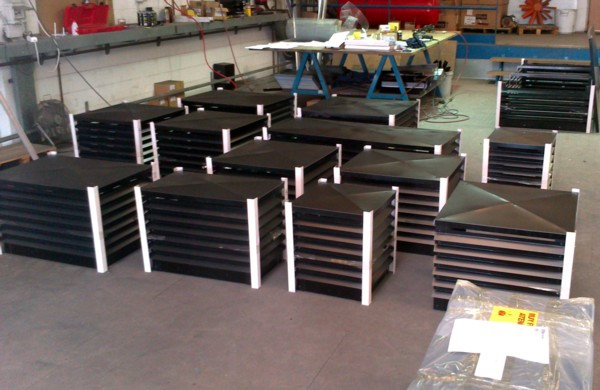

Una vez finalizadas las vacaciones estivales. empezamos la actividad con la producción de catorce sombreretes de chimenea de diferentes medidas, uno de ellos provisto de extractor dinámico. Todos ellos de nuestro modelo Granada, fabricados en aluminio prelacado en color negro.
Montaje de los Sombreretes de Chimenea
Una vez fabricados a medida los elementos que componen el conjunto de los sombreretes de chimenea:
4 Zócalos
4 Cantoneras
24 Lamas
1 Tapa

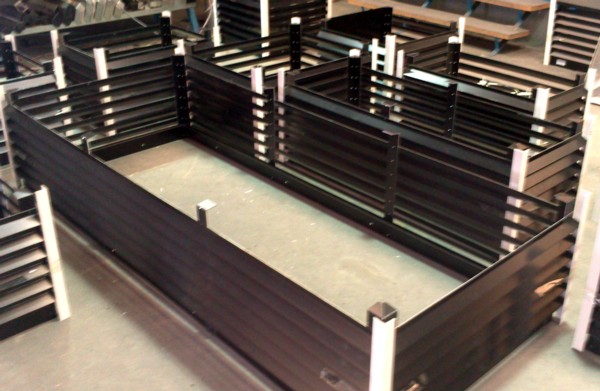

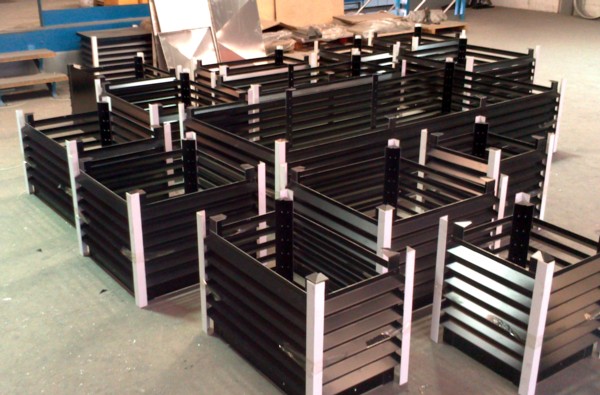

Procedemos al montaje de las unidades.
Como puede apreciarse en la fotografía anterior, podemos fabricar cualquier medida requerida por nuestros clientes. Todas las caras con medidas superiores a un metro van provistas de refuerzos perpendiculares al zócalo y unidos mediante U del mismo material.

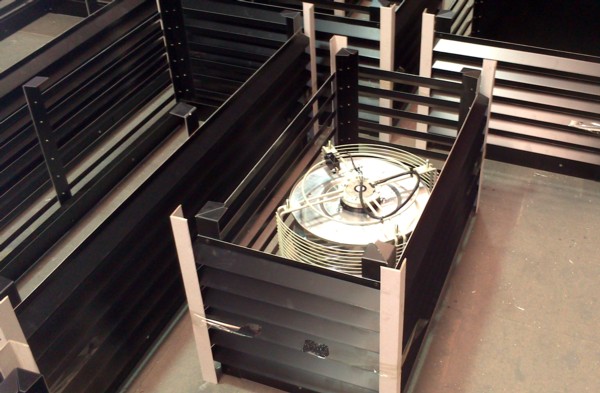

El sombrerete motorizado tiene las siguientes características técnicas :
Diseñados especialmente, para la extracción de aire en viviendas unifamiliares o comunitarias, a través de chimeneas o shunts comunitarios. Permite mantener un estético y uniforme diseño en toda la vivienda
-La versión Venturi, solo para extracción natural, sin extractor
-La ligereza del aluminio, permite que la colocación en el tejado sea rápida y sencilla
Construcción:
-Fabricados en aluminio pre-lacado de color negro, inalterable a los agentes atmosféricos.
-Lamas perfectamente estudiadas, para obtener un efecto venturi de alto rendimiento
-Tensión de alimentación 230V 50 Hz
Versiones:
-BASIC: Funciona con interruptor o con controlador de viento SI-VENT
-VENTURI: Funcionamiento natural sin extractor por efecto venturi
-TEMPERATURA: Diseñado para la extracción de aire en hogares y barbacoas con temperatura máxima 150ºC
Bajo demanda:
-Medidas adaptadas a cualquier chimenea
En este caso el modelo es el 400 x 600 B
Velocidad 910 r.p.m.
Potencia 0,03 kW.
Caudal 1.280 m3/h.
Nivel presión sonora en aspiración 28 dB(A)
Nivel presión sonora en descarga 31 dB (A)

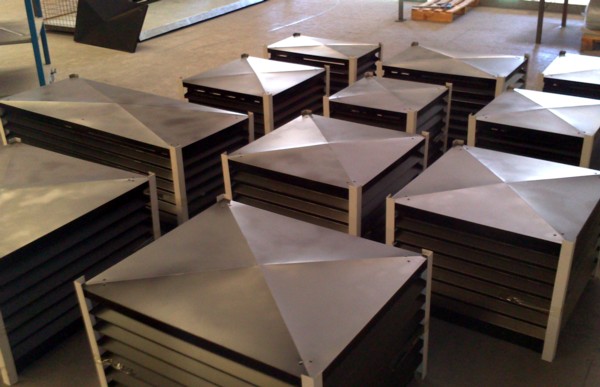

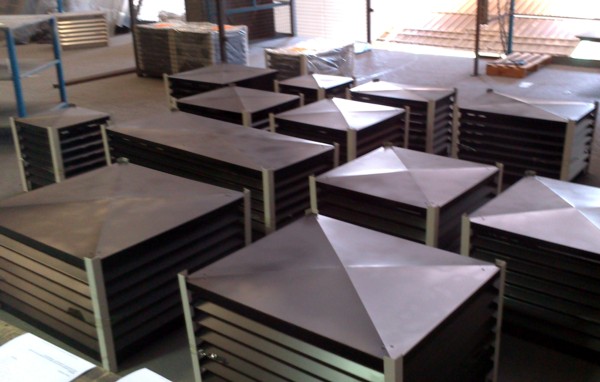

Por último se instalan las tapas con cuatro pendientes en cada una de las unidades, todas remachadas, excepto la del extractor incorporado que se atornilla para facilitar su posterior conexión a la red.
Una vez verificados los remates de chimenea a medida por nuestro departamento de calidad, son embalados y enviados a nuestro cliente, que en este caso es un constructor de la provincia de Barcelona.
Galería de fotografías de ATOSDIN
Catorce sombreretes Granada para una obra en Barcelona
Este encargo consistió en catorce unidades Granada de aluminio prelacado negro, fabricadas en diferentes medidas para un constructor de la provincia de Barcelona. Una de ellas incorporaba extracción dinámica y requería una tapa que pudiera desmontarse para realizar la conexión.
En la documentación de montaje aparecen zócalos, cantoneras, 24 lamas y tapa por conjunto. Los remates con algún lado superior a un metro se reforzaron mediante elementos interiores unidos al zócalo. Es un ejemplo concreto del valor de adaptar cada pieza a las condiciones reales de obra.
Qué aporta la fabricación a medida en edificios de viviendas
En una misma cubierta pueden coexistir múltiples salidas con dimensiones y funciones diferentes. Por ello verificamos cada hueco antes de decidir medidas, refuerzos, caras abiertas y tipo de extractor, si existe.
Las piezas motorizadas precisan una selección específica según la evacuación prevista. La ficha histórica de esta obra recoge un modelo 400 × 600 B y valores de funcionamiento propios del equipo; no debemos interpretarlos como datos de todos los Granada.
Información que necesitamos para estudiar tu proyecto
- Identificar todas las salidas y su función en el edificio.
- Numerar y medir cada chimenea antes de asignar un remate.
- Distinguir remates estáticos y motorizados, y prever registro en los segundos.
Vídeo de ATOSDIN: Montaje del sombrerete modelo Granada — ATOSDIN
Puedes ver el proceso o los ejemplos de producto en este vídeo publicado en el canal de ATOSDIN.
Datos verificables de los catorce sombreretes de Barcelona
- Pedido real: Catorce sombreretes modelo Granada; uno motorizado y los demás con la configuración prevista para su uso en la obra.
- Detalle de fabricación: El montaje documenta zócalos, cantoneras, 24 lamas y tapa, además de refuerzos en piezas con caras superiores a un metro.
- Límite: La referencia técnica del extractor 400 × 600 B corresponde solo a la unidad motorizada de este pedido; no es una ficha general de todos los Granada.
En pocas palabras: Para esta obra en Barcelona fabricamos catorce sombreretes Granada de aluminio prelacado negro y distintas dimensiones; uno de ellos incorporó un extractor dinámico. El remate se definió según cada salida de la cubierta, no mediante una única medida estándar.
Preguntas frecuentes sobre sombreretes de chimenea en barcelona
¿Cuántos sombreretes se fabricaron para esta obra en Barcelona?
Fueron catorce remates Granada en aluminio prelacado negro, de diferentes medidas.
¿Todos los sombreretes del proyecto eran estáticos?
No. Una de las catorce unidades llevaba extractor dinámico incorporado.
¿Por qué algunos remates incorporan refuerzos?
Las piezas de mayor longitud pueden requerir refuerzos. En esta obra se incorporaron en caras superiores a un metro.
¿Cuántas lamas aparecen en la configuración de este pedido?
La descripción del montaje indica 24 lamas por remate, seis por lado, además de zócalos, cantoneras y tapa.
¿Qué diferencia tiene la tapa del sombrerete motorizado?
En este proyecto la tapa se atornilló, en vez de remacharse, para facilitar el acceso y la conexión del extractor.
¿Los sombreretes se fabrican todos con la misma medida?
No, el pedido incluye remates de distintas dimensiones para adaptarse a cada salida.
¿Qué significa el modelo 400 × 600 B que aparece en el artículo?
Es la referencia descrita para el equipo motorizado de esta obra. No debe trasladarse a las unidades estáticas ni a otros pedidos.
¿Cómo se fija un sombrerete a una chimenea de obra?
Depende del apoyo disponible, del estado del soporte y del diseño de la base. Deben verificarse anclajes y condiciones seguras de instalación.
¿Qué comprobaciones previas son importantes en una promoción de viviendas?
Medición individual de las salidas, asignación de función a cada conducto, fotografías, acceso y previsión de mantenimiento.
¿Qué datos necesitamos para atender un encargo en Barcelona?
Planos o fotos de cubierta, número de salidas, medidas, material, uso de cada chimenea y características especiales.
