Para evitar la acumulación del calor bajo cubierta y su paulatino descenso hasta el suelo, provocar el movimiento del aire en el interior de la nave, y mejorar la renovación del ambiente actualmente enrarecido y caluroso, un industrial de la provincia de Murcia con una nave industrial dedicada al oxicorte, nos encarga la fabricación de 4 extractores dinámicos de cubierta modelo ATOSDIN-63-4T.

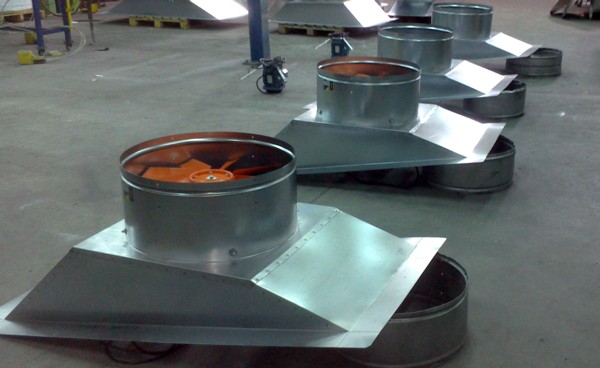

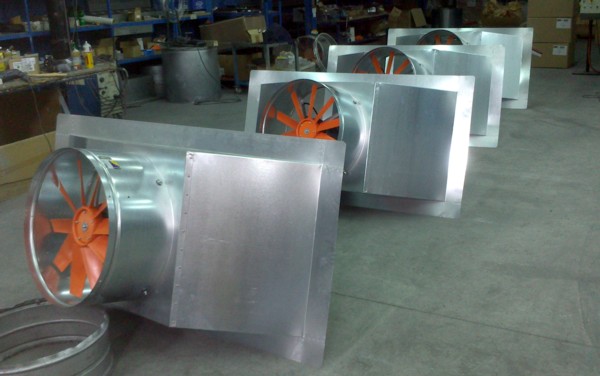

Una vez diseñadas y fabricadas las bases de sujeción a cubierta a la medida del tejado de nuestro cliente, soldamos el cuello donde posteriormente se ha colocado el extractor dinámico, mediante el juego de soportes del modelo en fabricación.

Estas unidades y a petición de nuestro cliente, incorporan un accesorio opcional, el conmutador de seguridad paro-marcha, que evitará posibles riesgos laborales por la puesta en marcha del motor en momentos de manipulación de la unidad por limpieza o mantenimiento desde cubierta.

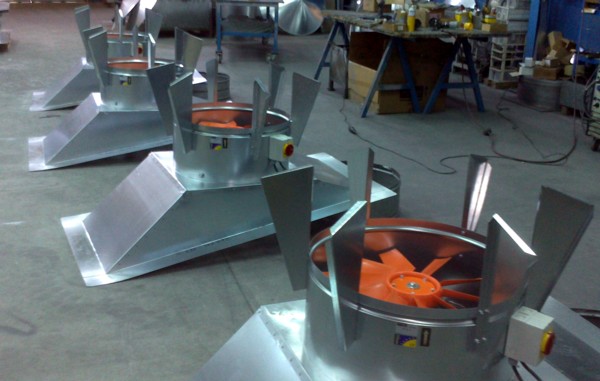

En la fotografía anterior se pueden apreciar los grupos de extracción con las escuadras de sujeción del sombrero ya atornilladas.
Las características técnicas del extractor son las siguientes :

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

Caudal 16.450 m3/h.
Potencia 1,10 kW.
Nivel presión sonora 74 dB(A)
Velocidad 1.415 r.p.m.

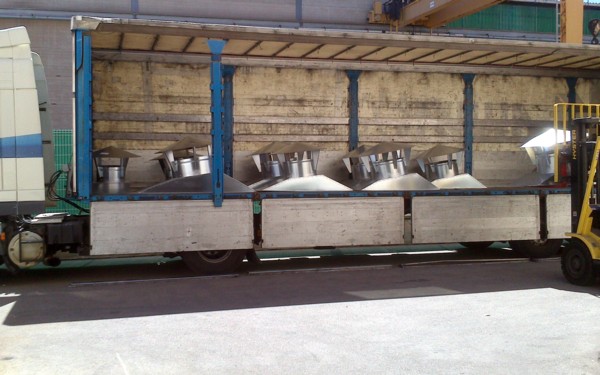

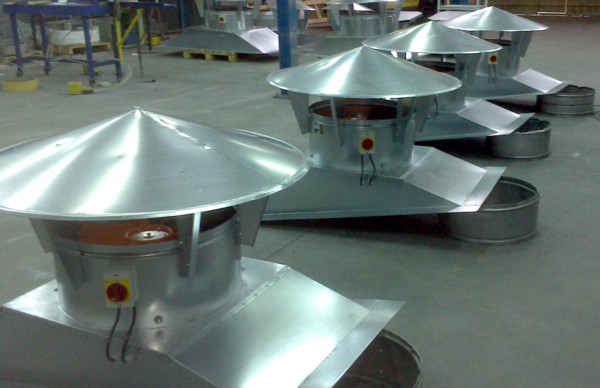

Por último se coloca el tapa-aguas antiregolfante con cono inverso inferior para evitar perdidas de carga y nuestro departamento de calidad verifica las unidades al 100%, autorizando su envió a nuestro cliente.
