Regenerar Aire en Naves
Una empresa de transportes, con una nave industrial tiene un grave problema de ventilación. El sistema de ventilación que aconsejamos se basa en la instalación de cuatro grupos de aspiración dinámica desde cubierta de gran caudal modelo ATOSDIN-800 para regenerar el aire de la nave industrial.

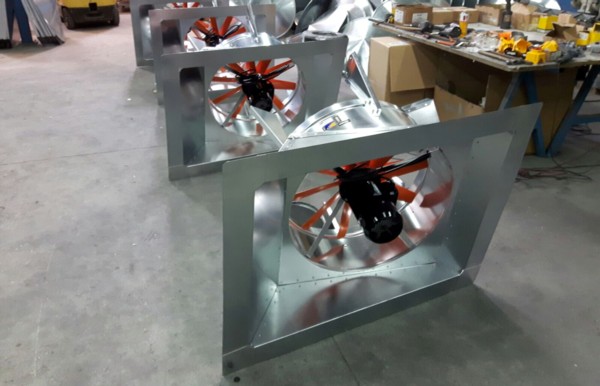

Los grupos seleccionados son del modelo ATOSDIN-800-6T-3 que proporcionan una potente aspiración con un diámetro de cuello de 800 mm. No siendo problema el nivel sonoro, se ha decidido instalar el extractor de más potencia, para dotar al sistema de una alta velocidad de extracción.

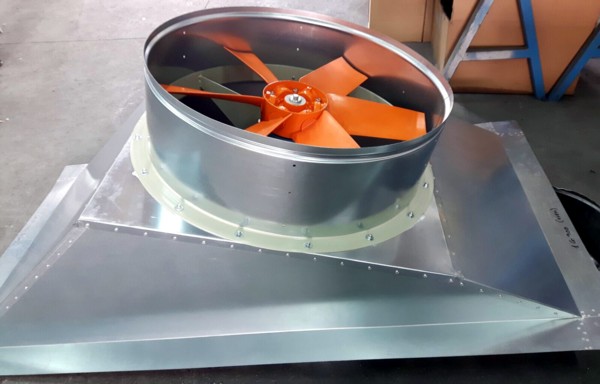

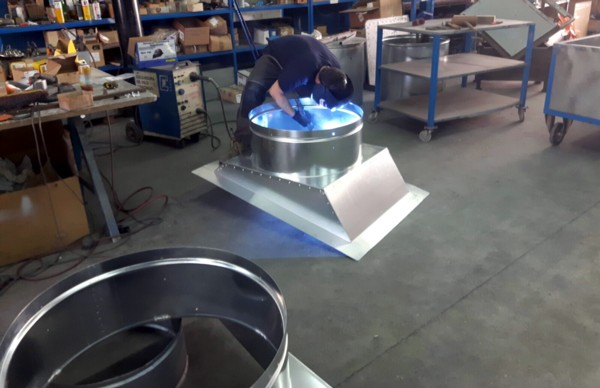

Las bases de sujeción a cubierta están diseñadas y fabricadas a la medida del tejado de nuestro cliente, con igual % de inclinación y distancia entre correas, asegurando el anclaje de los grupos de ventilación a la propia estructura de la nave.
Las características técnicas del extractor son las siguientes :
Ventilador:
– Dirección aire motor-hélice.
– Hélices en versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– HCH: Aro soporte mural en chapa de acero con una sola brida.
– HFT: Carcasa corta en chapa de acero con doble brida y prensaestopas para entrada cable.
– HCT: Carcasa larga tubular en chapa de acero con caja de bornes exterior.
Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador:-25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz (hasta 5.5 CV) y 400/690 V 50 Hz.(potencias superiores a 5.5 CV)
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Dirección aire hélice-motor
– Hélices reversible 100%
Velocidad 955 r.p.m.
Potencia 2,20 kW.
Caudal 32.500 m3/h.
Nivel presión sonora 74 dB (A)

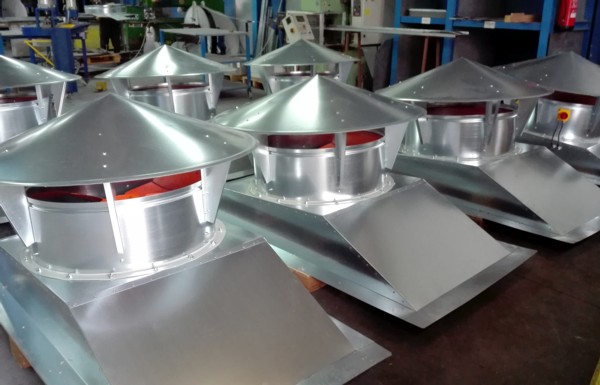

Una vez instalados los tapa-aguas anti-regolfantes con cono inverso inferior para evitar perdidas de carga y la colocación del conmutador de seguridad paro-marcha, nuestro departamento de calidad verifica el funcionamiento y consumo de las unidades, autorizado su entrega a nuestro cliente.
Nuestro grupos dinámicos de extracción por cubierta de gran caudal son la solución más acertada para la extracción al exterior de :
Humos
Vapores
Ambientes nocivos
Olores
Calor
Y en definitiva proporcionar una buena renovación del aire, con un aumento de la velocidad del movimiento del aire en el interior de las naves industriales, disminuyendo la temperatura de sensación, y proporcionando un buen ambiente de trabajo.
