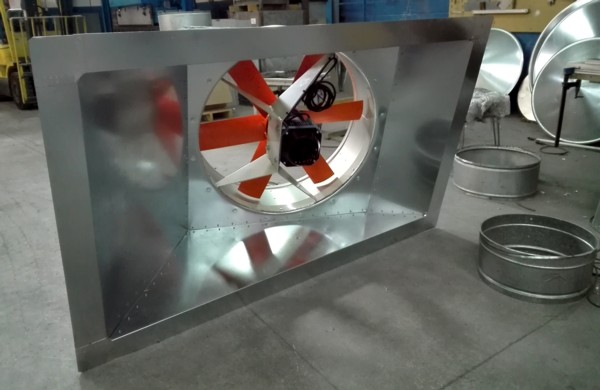

Fabricamos para una nave industrial un conjunto de grupos de aspiración dinámica modelo ATOSDIN-800 con mitra de sujeción a cubierta fabricada a medida y extractores trifásicos de 33.500 m3/h.

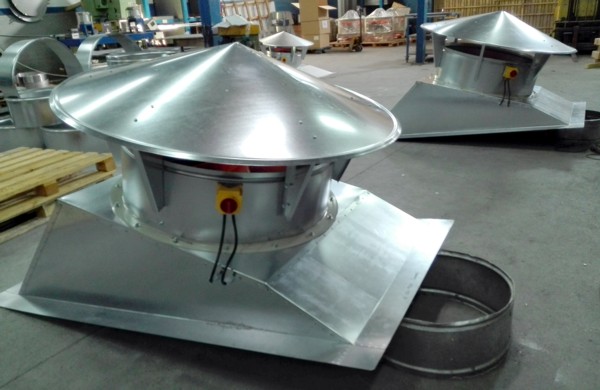

Los aireadores se fabrican en acero galvanizado, con su correspondiente base de sujeción, cuello de diámetro 820mm., extractor trifásico y sombrerete deflector antilluvia.
Las características técnicas de los extractores instalados son las siguientes:

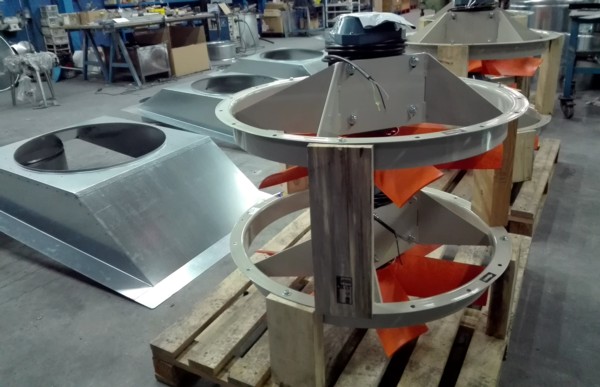

Ventiladores helicoidales murales. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.
Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– Aro soporte en chapa de acero
Motor:
– Motores de eficiencia IE2 para potencias iguales o superiores a 0.75kW e inferiores a 7.5kW. excepto monofásicos. 2 velocidades y 8 polos
– Motores de eficiencia IE3 para potencias iguales o superiores a 7.5kW. excepto monofásicos. 2 velocidades y 8 polos.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz (hasta 4kW) y 400/690V-50Hz (potencias superiores a 4kW)
– Temperatura de trabajo : -25ºC+ 50ºC
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Motores de eficiencias IE2 e IE3 para cualquier potencia.
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

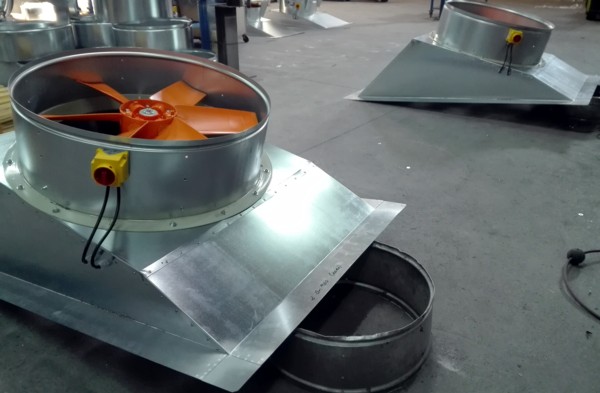

Los grupos de aspiración dinámica irán provistos de interruptor de seguridad paro marcha. Los extractores están sujetos mediante sistema aro-brida para garantizar una total fijación y los sombreretes deflectores anti-lluvia incluyen su correspondiente cono inverso interior para evitar perdidas de presión.
