Extracción de Calor en Nave Industrial

Fabricamos para una nave industrial con problema de calor dos grupos de aspiración dinámica modelo ATOSDIN-560 con mitra de sujeción a cubierta fabricada a medida y rejilla de protección anti-pájaros.

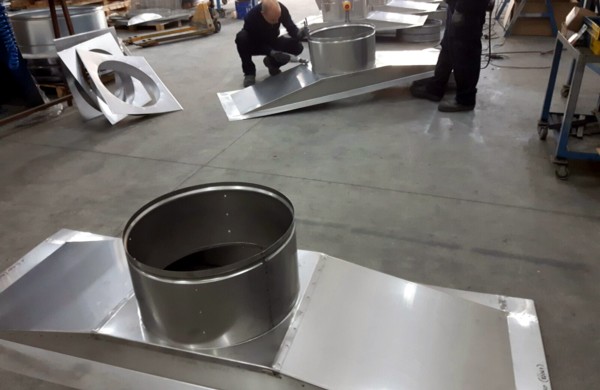

Diseñamos y producimos las bases de sujeción a cubierta fabricadas a medida en acero galvanizado con su correspondiente cuello de diámetro 570 mm.

Los extractores trifásicos instalados de 11.057 m3/h de aire a la hora tienen las siguientes características técnicas:

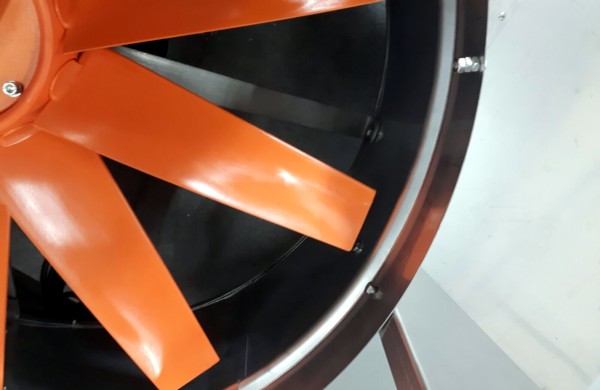

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

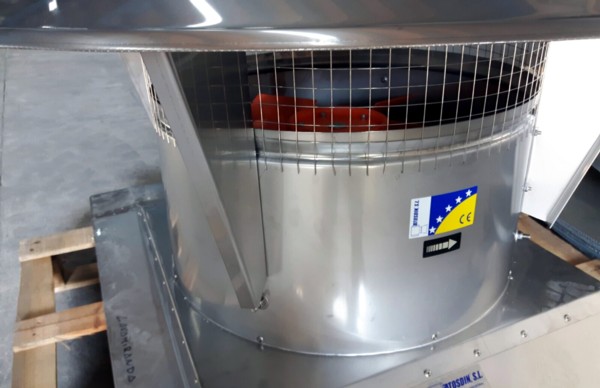

Los grupos irán provistos de rejilla de protección anti-pájaros para así evitar posibles riesgos ya que la nave está ubicada en una zona de mucha afluencia de aves.

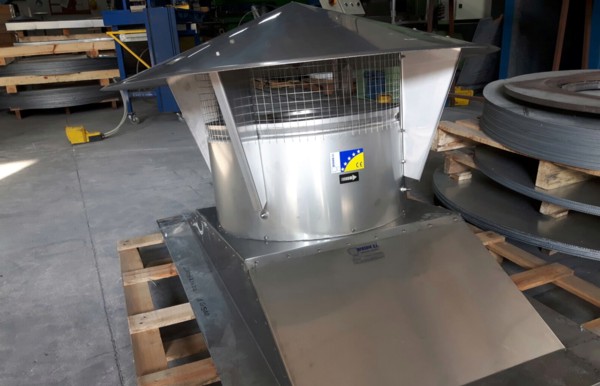

Finalmente instalamos los sombreretes deflectores anti-llúvia. Nuestro departamento de calidad verifica el correcto funcionamiento de los grupos de aspiración y autoriza su envío al cliente.
