Grupos de Aspiración Dinámica

Uno de nuestros clientes habituales, que lleva adquiriendo nuestros productos desde hace más de diez años, nos encarga para la ventilación de una nave de obra nueva sita en un polígono industrial de la provincia de Sevilla la fabricación de siete grupos de aspiración dinámica modelo ATOSDIN-800 con base de sujeción a cubierta fabricada a medida, extractor trifásico de 33.500 m3/h., e interruptor de seguridad paro-marcha.

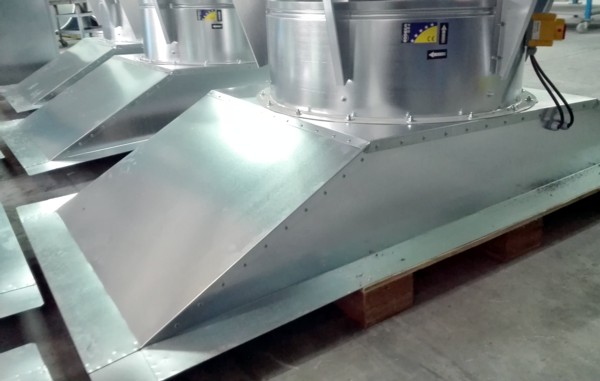

En esta ocasión las bases de sujeción a cubierta irán fabricadas al 7% de inclinación y 1.900 mm. de distancia entre correas. Todas las unidades irán fabricadas completamente en acero galvanizado natural.

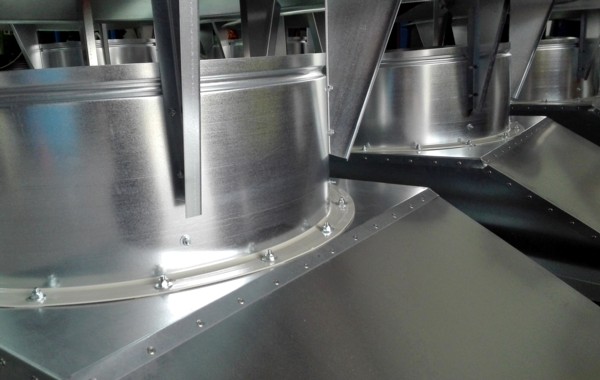

Fabricamos los cuellos de diámetro 820 mm., donde posteriormente irán colocados los extractores, en este caso, con sistema de fijación aro-brida para una mayor sujeción debido a su tamaño. Seguidamente fijamos las escuadras al cuello donde irán sujetos los tapa-aguas.

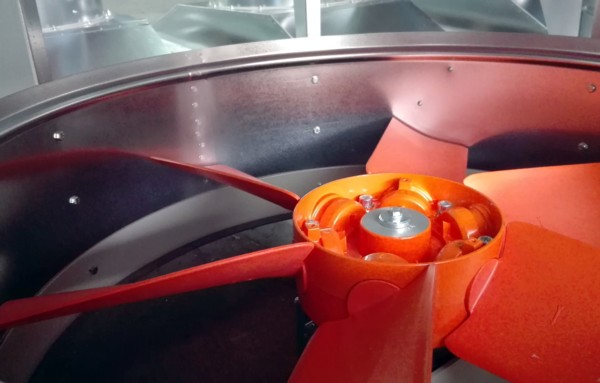

Instalamos los extractores. En este caso las características técnicas son las siguientes:

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:

– Dirección aire motor-hélice

– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL

– HCH: Aro soporte en chapa de acero

– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable

– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:

– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.

– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo

– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)

– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:

– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:

– Dirección aire hélice-motor.

– Hélices reversibles 100%.

– Bobinados especiales para diferentes tensiones.

– Certificación ATEX Categoría 2

Velocidad: 950 R.P.M.

Potencia: 5,40 (A)

Caudal : 33.500 m3/h

Nivel sonoro : 74 dB(A)

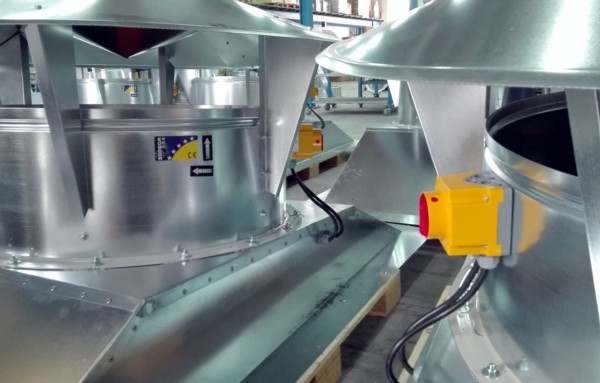

Para evitar posibles riesgos laborales instalamos en todos los grupos interruptor de seguridad paro – marcha.

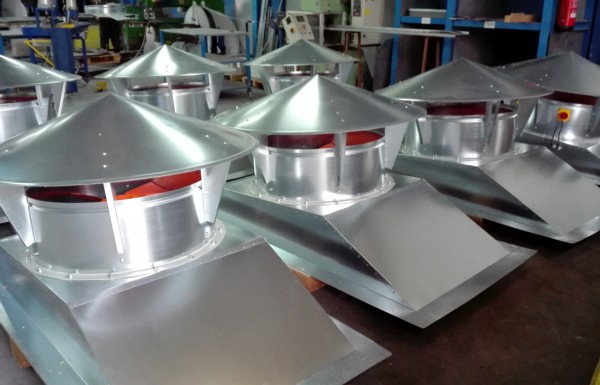

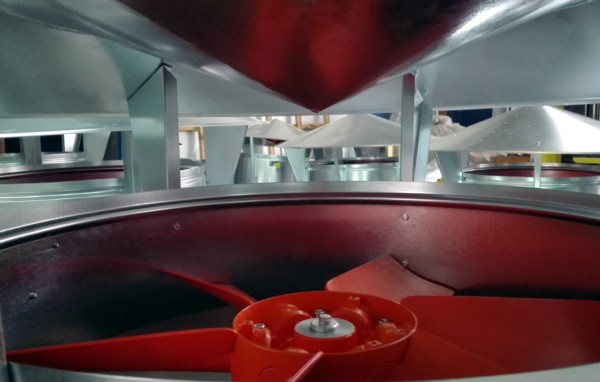

Para finalizar el proceso de fabricación de los equipos, montamos el tapa-aguas, con cono inverso inferior, como se puede apreciar en la imagen, para evitar perdidas de presión.

Una vez terminadas todas las unidades, nuestro departamento técnico verifica el correcto funcionamiento de los extractores y nuestro departamento de calidad comprueba que todos los grupos estén en perfecto estado para así autorizar el envío a nuestro cliente.
