Un nuevo cliente nos encarga para su nave industrial la fabricación de cuatro equipos de aspiración dinámica modelo ATOSDIN-710 para instalarlos en el tejado de la nave para evacuar el calor.
Características y aplicaciones de extractores para cubiertas de naves

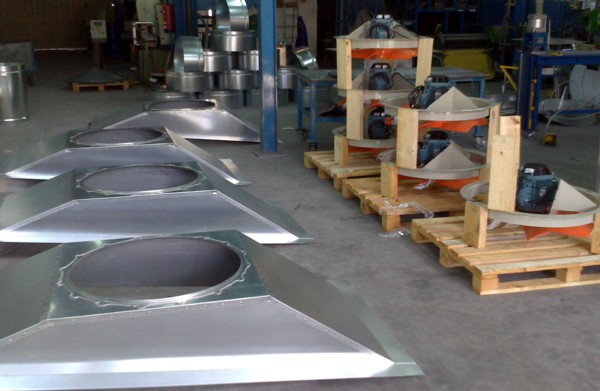

Iniciamos el proceso de fabricación siguiendo nuestro protocolo habitual, diseñando y fabricando las bases de sujeción a cubierta a medida del tejado de la nave industrial, con la misma inclinación y distancia entre correas.

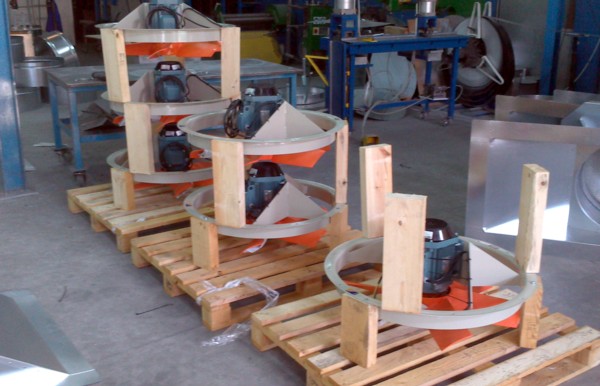

Una vez montados los cuellos de diámetro 750 mm., en la mitra, instalamos los motores. En este caso las características técnicas de los mismos son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.
Velocidad: 935 R.P.M.
Potencia: 2,26 (A)
Nivel sonoro: 66 dB(A)
Caudal: 17.500 m3/h

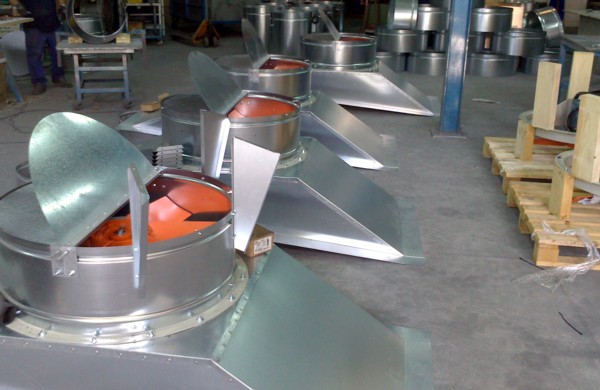

Para este pedido el cliente nos solicita que instalemos en los equipos registros de cierre por sobrepresión.

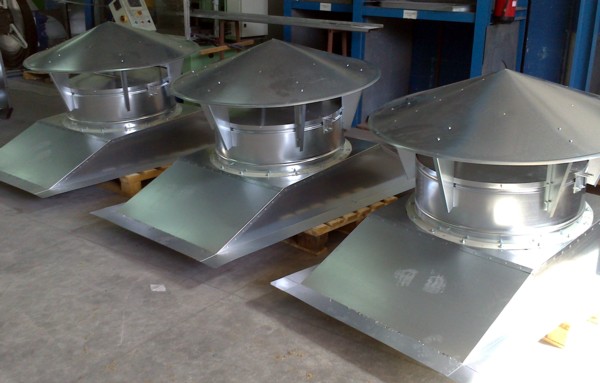

Una vez instalados los extractores trifásicos y los registros, montamos las escuadras donde irán apoyados los tapa-aguas antirregolfantes.
Finalizada la fabricación de los cuatro aparatos de ventilación industrial dinámica, nuestro departamento de calidad verifica las unidades y autoriza el envío a nuestro cliente.
Preguntas frecuentes sobre Extractores para Cubiertas de Naves
¿Qué diferencia hay entre ventilación estática y dinámica?
La ventilación estática aprovecha condiciones naturales; la dinámica utiliza equipos de extracción o impulsión accionados mecánicamente.
¿Basta con conocer los metros cuadrados de la nave?
No. También importan el volumen, la actividad, las fuentes de calor o contaminantes y las entradas y salidas de aire.
¿Se pueden combinar sistemas estáticos y dinámicos?
Puede estudiarse una solución mixta, pero su idoneidad depende del proyecto y del equipo concreto.
¿Cómo se elige una solución adecuada para este caso?
Conviene comprobar el uso de la instalación, las dimensiones, la ubicación y las condiciones reales de funcionamiento antes de seleccionar un equipo.
¿Es necesario tomar medidas antes de solicitar presupuesto?
Sí. Las dimensiones y las características del lugar de montaje permiten valorar la solución y evitar incompatibilidades.
¿Puede fabricarse una solución adaptada a la instalación?
ATOSDIN trabaja con soluciones fabricadas a medida; la viabilidad y configuración deben confirmarse para cada proyecto.
¿Qué información conviene enviar a ATOSDIN?
Fotografías de la instalación, medidas, ubicación, uso previsto y cualquier requisito técnico conocido.
¿La instalación requiere mantenimiento?
La necesidad y periodicidad dependen del equipo, el entorno y las indicaciones del fabricante. Es importante prever inspección y limpieza cuando corresponda.
¿Se puede escoger un equipo solo por su apariencia?
No. El aspecto exterior no acredita su función, prestaciones ni compatibilidad con la instalación.
¿Qué sucede si la instalación está expuesta al viento o a la lluvia?
Hay que estudiar las condiciones de exposición y la solución constructiva apropiada, sin dar por supuesta la estanqueidad o el rendimiento.
