Extractores Estático-Dinámicos

Para la ventilación de un pequeño taller ubicado en una nave en un polígono industrial nos encargan la fabricación de dos equipos de aspiración mixtos modelo ATOSDIN-M-VII, con funcionamiento estático – dinámico con extractor trifásico de 13.000 m3/h con interruptores de seguridad paro-marcha.

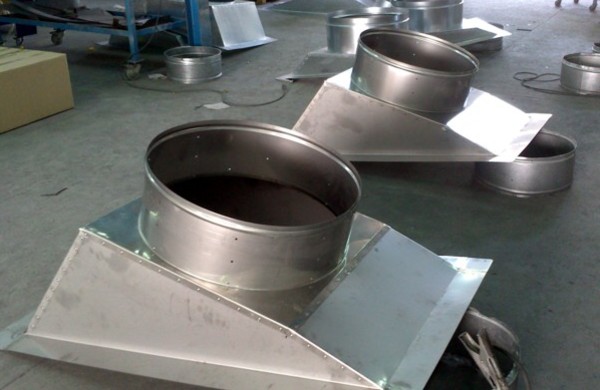

Iniciamos el proceso de producción de los aparatos de ventilación diseñando y fabricando las bases de sujeción a cubierta a medida y los cuellos de diámetro 570 mm., donde posteriormente irán colocados los extractores dinámicos.

Los extractores dinámicos para este modelo tienen las siguientes características técnicas:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

Velocidad: 1.425 R.P.M.
Potencia: 2,70 (A)
Cuello: 570 mm.
Caudal: 13.000 m3/h.
Nivel sonoro: 72 dB(A)

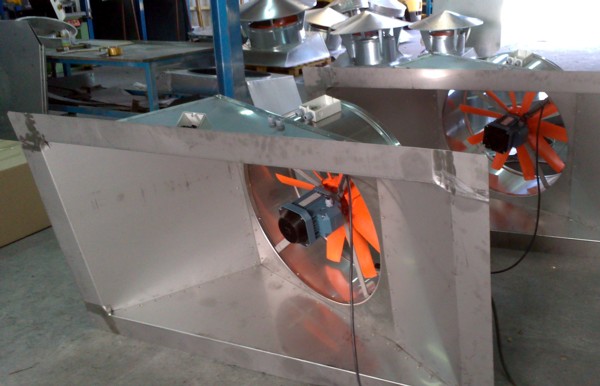

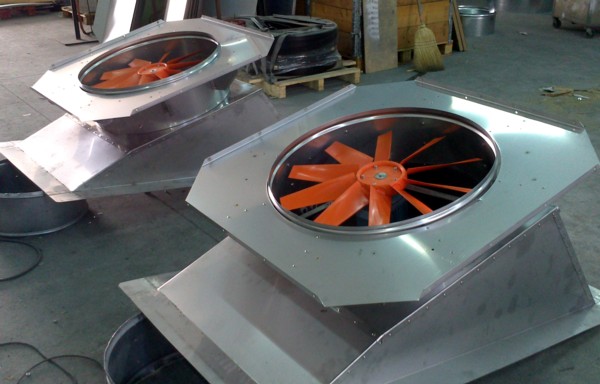

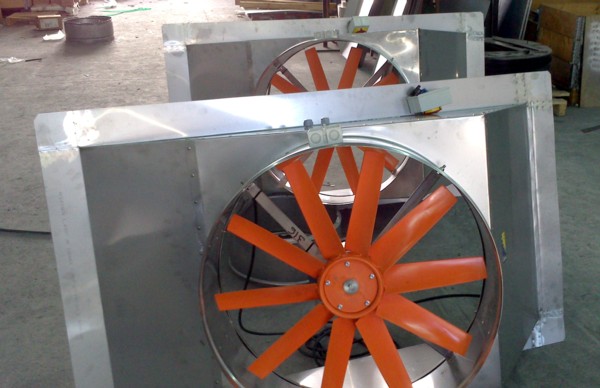

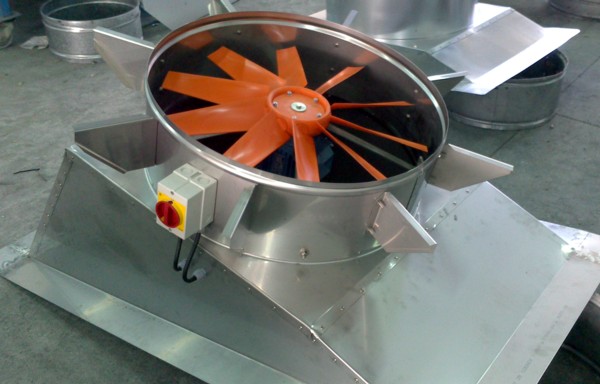

Como podemos apreciar en las imágenes anteriores, una vez instalados los motores, montamos los interruptores de seguridad paro-marcha para evitar riesgos laborales. Seguidamente ponemos las escuadras donde irán montados los sombreretes estáticos.

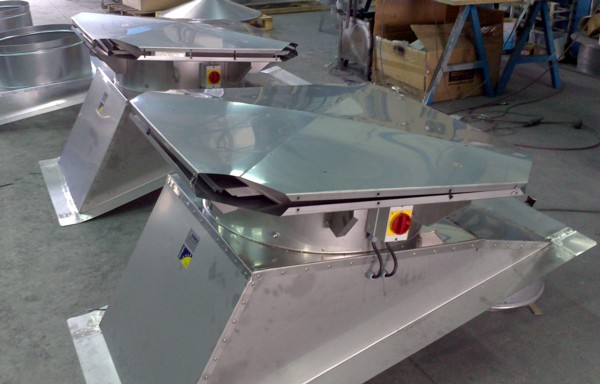

Tras ser revisados por nuestro departamento de calidad, los equipos ya están listos para su envío. En este caso, al ser sombreretes estáticos, los enviamos con las lamas desmontadas, para facilitar el envío en el transporte. Como es habitual, enviamos junto con los equipos un croquis del sencillo montaje del sombrerete estático para que nuestro cliente lo monte en su taller una vez reciba los aparatos.
