En ATOSDIN compartimos esta información sobre exportación extractores híbridos para mostrar las características descritas en el artículo original y ayudarte a valorar una instalación similar.
Para su exportación a Casablanca (Marruecos), fabricamos tres grupos de ventilación mixta estática-dinámica ATOSDIN-560M con bases ajustables a cubiertas del 0 al 30% de inclinación.Estos grupos de extracción están fabricados con aluminio color natural y acero inoxidable AISI 304, por lo que son altamente resistentes a la corrosión.

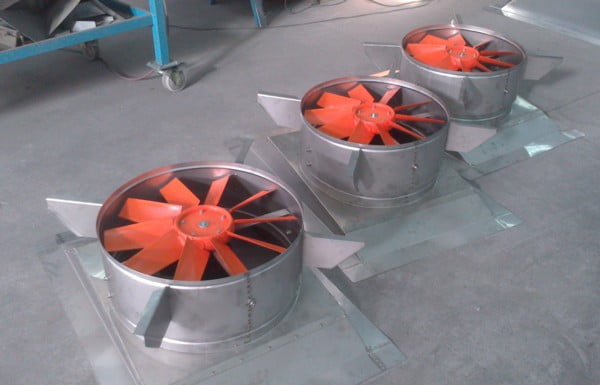

Los grupos están formados por base de sujeción a cubierta, extractor dinámico y aparato estático por efecto Venturi. Consiguiendo una aspiración estática permanente sin consumo ni mantenimiento de 1.550 m3 de aire a la hora y con los extractores dinámicos conectados a voluntad 11.700 m3/h.
Las características técnicas son las siguientes :
Extractor de tejado con funcionamiento mediante convección natural (por depresión del aire caliente y efecto Venturi) y con ventilador adicional para aumentar las prestaciones.
Con base regulable para inclinaciones de cubierta del 0 al 30%.
Motor:
Motores clase F, con rodamientos a bolas, protección IP55
Trifásicos 230/400V – 50 Hz
Temperatura máxima del aire a transportar: -25ºC y +60ºC
Acabado:
Construido en chapa de aluminio y con la base de acero inoxidable para evitar la corrosión.
Hélice de alto rendimiento fabricada en poliamida.
Velocidad 1.440 r.p.m.
Potencia 1,10 kW.
Caudal 11.700 m3/h.
Nivel Sonoro 72 dB (A)

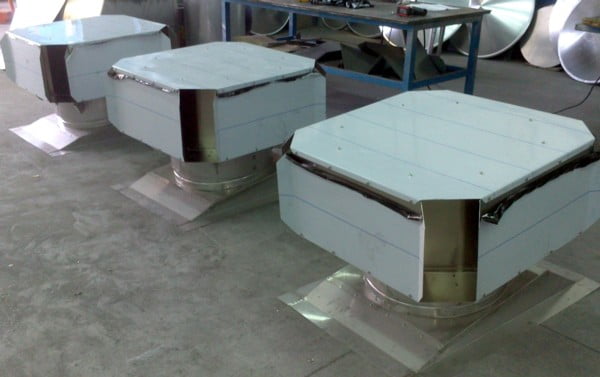

Para su transporte las piezas de aluminio que conforman el aparato estático están protegidas con plástico adhesivo.

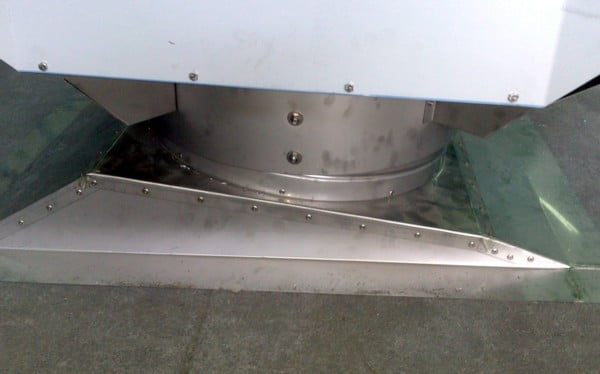

En la fotografía se puede apreciar el mecanismo de ajuste de la inclinación.
De este modelo fabricamos 4 versiones con distinta motorización :
2 de diámetro 560 de 11.700 y 7.560 m3 a la hora a voluntad y 1.550 m3/h. permanente
2 de diámetro 710 de 18.900 y 13.500 m3 a la hora a voluntad y 3.100 m3/h. permanente
También se pueden suministrar a petición del cliente en acero galvanizado.
