Una empresa ubicada en una nave en un polígono industrial en la provincia de Segovia, tiene problemas de condensaciones y precisan evacuar el vapor de agua. Para solventar el mencionado problema, contactan con nuestra empresa para que lo podamos ofrecer una solución factible. Nuestro departamento técnico le aconseja la instalación de tres grupos de aspiración dinámica ATOSDIN-710. De esta manera evitarán tanto la acumulación como la dispersión del vapor.

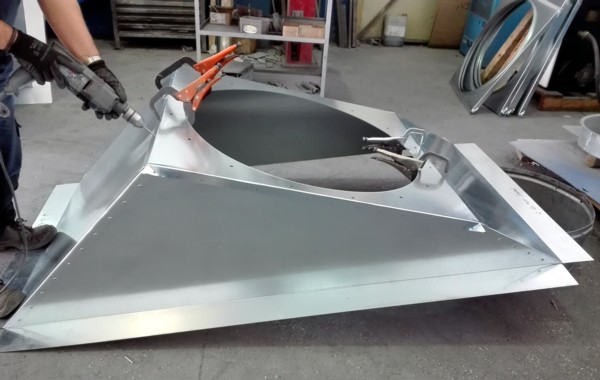

Iniciamos la fabricación de los tres aparatos de ventilación dinámica diseñando y fabricando las bases de sujeción a cubierta a la medida del tejado de nuestro cliente. Una vez remachados los cuadros y soldadas la chapas extremas, se instalan el resto de los elementos que conforman el grupo de extracción.

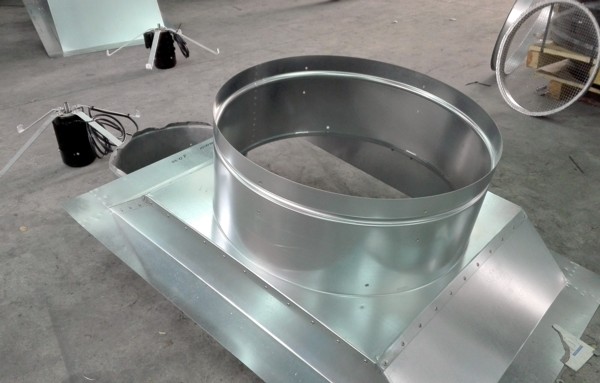

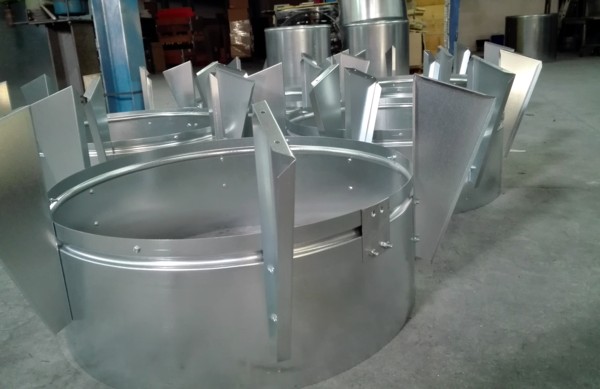

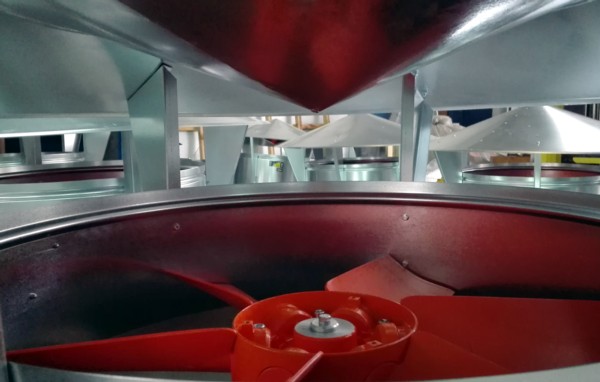

Soldamos los cuellos de diámetro 750 mm. a las bases y fijamos las escuadras de sujeción del tapa-aguas que instalaremos más adelente. Seguidamente, procederemos al montaje de los extractores dinámicos mediante soportes de pletina, cuatro por aparato a la medida requerida según el modelo, con arandelas anti-vibratorias y tuercas auto-blocantes.

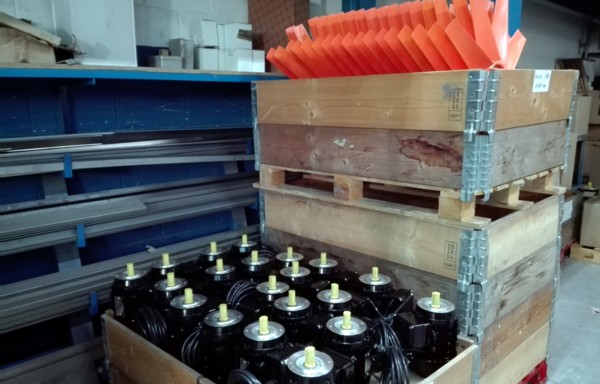

Las características técnicas de los extractores son las siguientes :
Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

Velocidad 950 r.p.m.
Potencia 0,75 kW.
Caudal 15.600 m3/h.
Nivel presión sonora 65 dB(A)

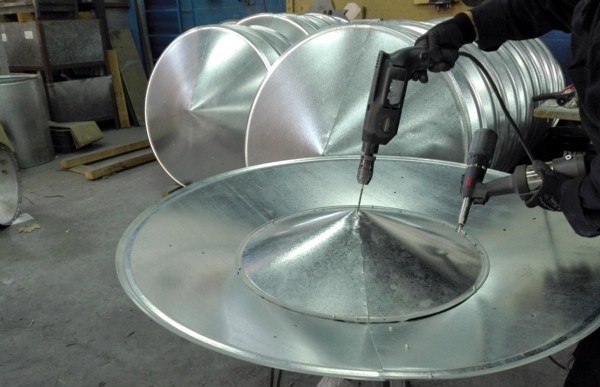

Por último fabricamos los tapa aguas anti-regolfantes, con cono inverso inferior para evitar perdidas de carga y asegurar una máxima robustez en el elemento del grupo de extracción y seguidamente se montan atornillados a las escuadras.

Tras verificar los funcionamientos y consumos de todas las unidades, nuestro departamento de calidad autoriza la expedición a nuestro cliente.
