Evacuar Humo y Calor en Nave

Una empresa de calderería pesada de la provincia de Guipuzcoa, tiene un grave problema de acumulación de humos procedentes de las soldaduras realizadas en una zona concreta de su nave industrial debido a una máquina. Se tiene que diseñar un sistema de ventilación ambiental que además de evacuar los humos proporcione una buena renovación del aire y evite la acumulación del calor bajo cubierta.

El sistema de ventilación consiste en la instalación de grupos de extracción dinámica de gran caudal en la cubierta de la nave, el modelo recomendado es el ATOSDIN-900.

Las características técnicas de los extractores es la siguiente :

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

De este modelo el que instalaremos será el HCH-80-87-1

Velocidad 1.440 r.p.m.

Potencia 8,80 (A)

Caudal 40.500 m3/h.

Nivel presión sonora 84 dB(A)

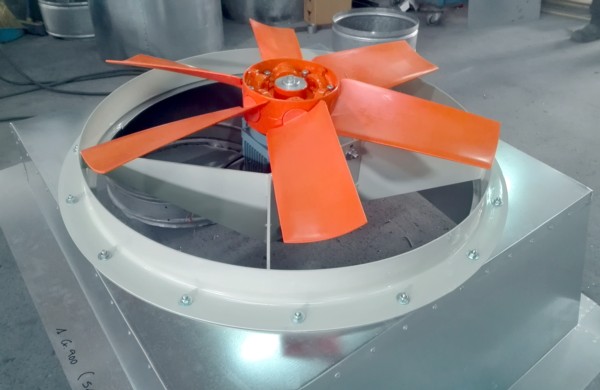

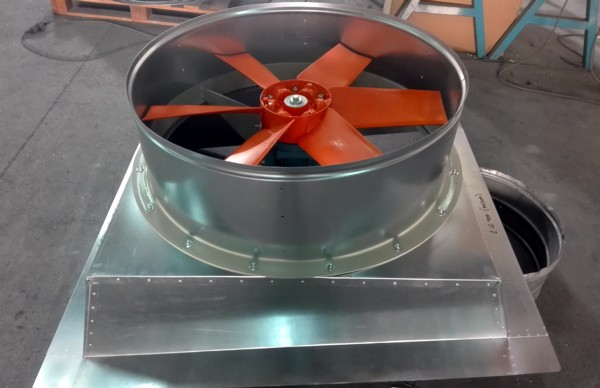

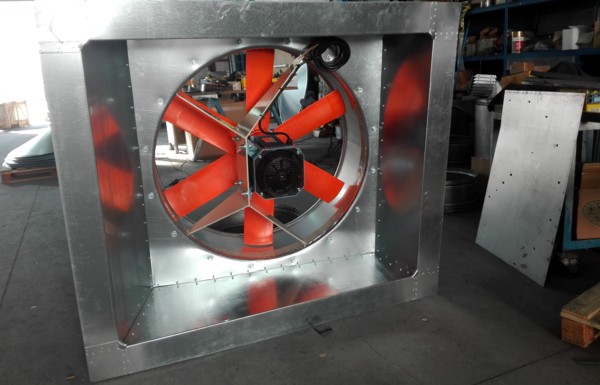

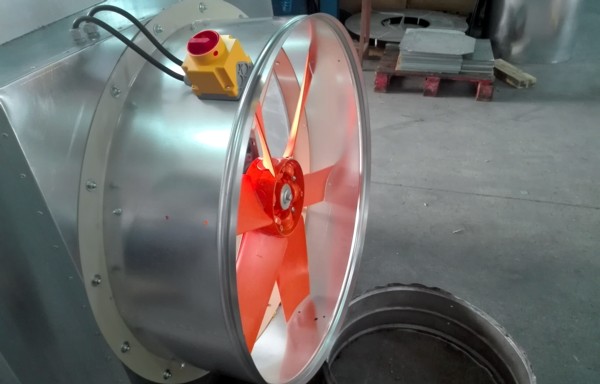

Este sistema de sujeción del extractor mediante aro es muy recomendable cuando los motores son de peso considerable, evitando vibraciones y aumentando la robustez de la unidad. El grupo de aspiración llevará instalado un interruptor de seguridad paro-marcha para evitar posibles riesgos laborales.

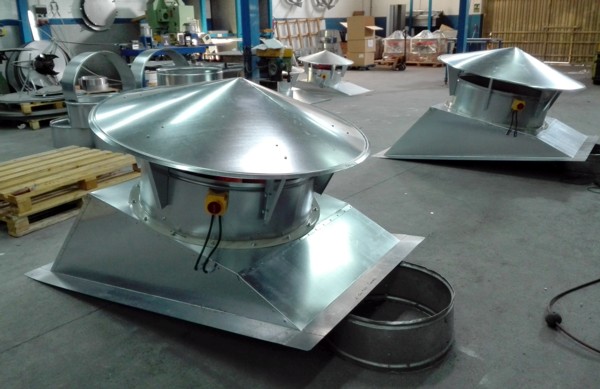

Una vez instalado el tapa-aguas con cono inverso inferior para evitar perdidas de carga, se verifica al 100% el grupo de aspiración, comprobando especialmente el consumo. Cuando nuestro departamento de calidad certifica la calidad del equipo de extracción de gran caudal, procedemos a su envió a nuestro cliente.
