Un cliente de la provincia de Barcelona con una nave industrial dedicada a la producción de elementos metálicos para ferreterías, nos encarga la fabricación de una campana a medida, para colgar encima de una maquina que desprende humos y vapores de taladrina. Además para facilitar la renovación del aire y la ventilación en general precisa dos extractores murales para colocar en la fachada.

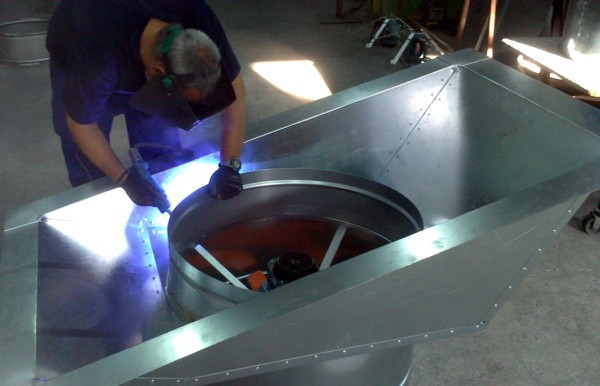

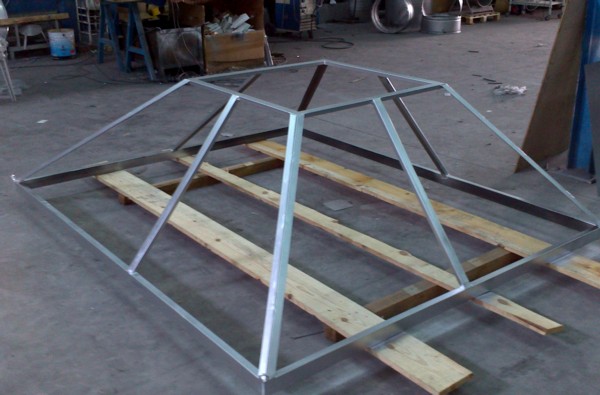

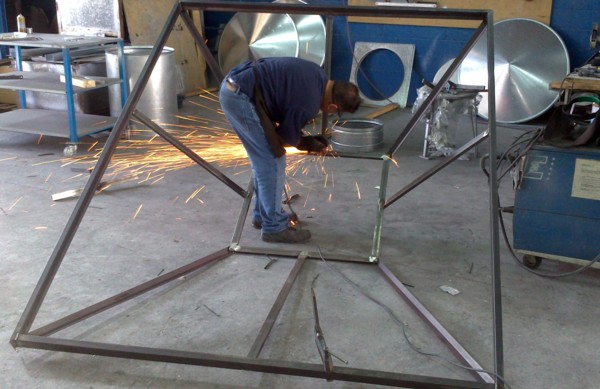

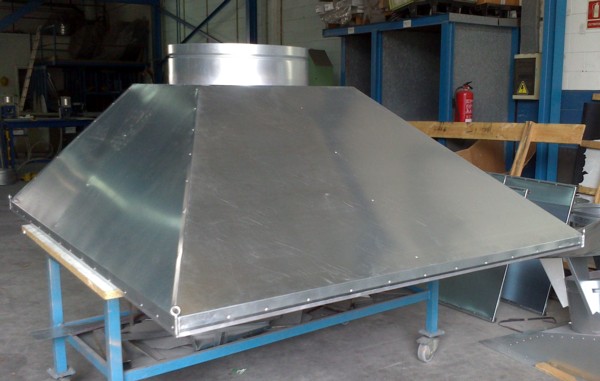

A continuación se pueden observar diferentes momentos de la fabricación de la campana, con unas medidas de 2.500 x 2.000 x 1.000 mm., el cuello de diámetro 710 mm.para acoplar un tubo de 3.000 mm. de acero galvanizado con  el mismo diámetro que se enchufará al manguito inferior montado en un grupo de aspiración dinámica ATOSDIN-710 de 17.500 m3 de aire a la hora.

Las características técnicas del extractor de aspiración de la campana son las siguientes :

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

En este caso :

Velocidad 950 r.p.m.

Potencia 0,75 kW.

Caudal 17.500 m3/h.

Nivel presión sonora 66 dB (A)

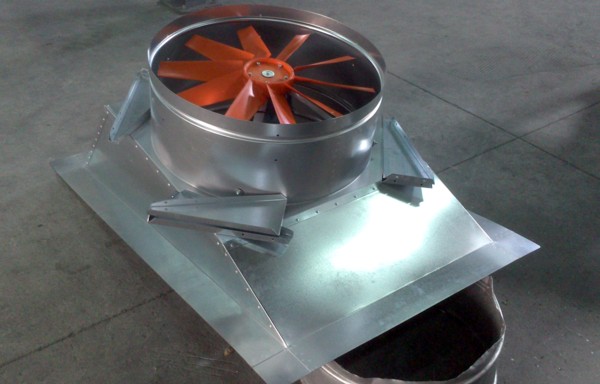

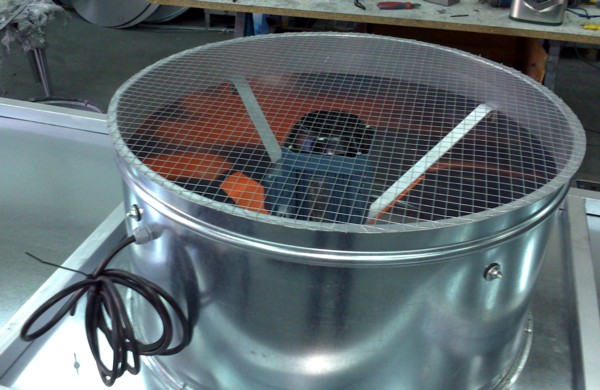

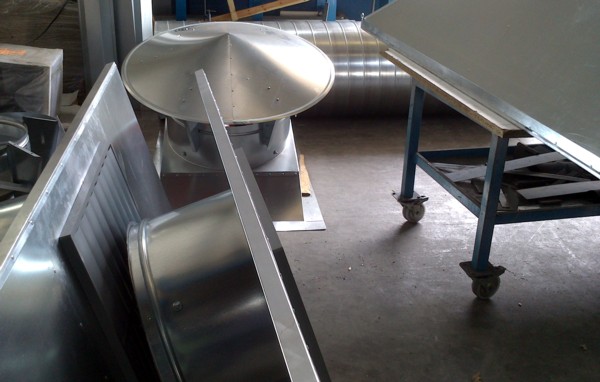

En la foto siguiente se puede observar el grupo de aspiración de la campana, con su correspondiente base de sujeción a cubierta fabricada a medida y el montaje del manguito de unión donde se enchufara el tubo de evacuación.

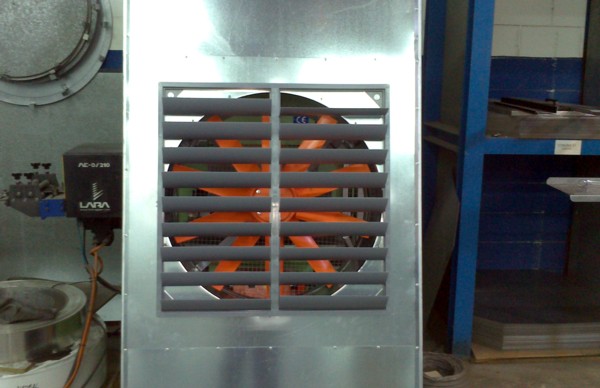

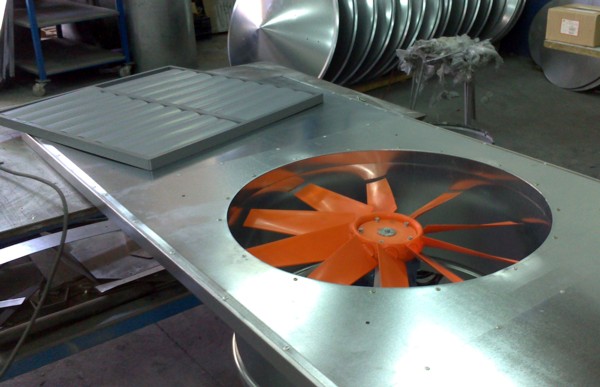

Los extractores murales, para instalación en fachada tienen las mismas características técnicas y prestaciones que el instalado para la extracción de la campana. Están compuestos por una chapa de acoplamiento a fachada, manguito soldado donde se acoplan los soportes del extractor, persiana de sobre-presión en la descarga y rejilla de protección.

Una vez verificados los funcionamientos y consumos por nuestro departamento de calidad, el material está listo para su entrega a nuestro cliente.
