Calor y Humo en Nave Industrial

Un cliente que lleva adquiriendo nuestros productos desde hace años y tiene más de treinta equipos de ventilación en su diferentes naves industriales, nos solicita la fabricación de 16 grupos de aspiración dinámica modelo ATOSDIN-710 para unas naves las cuales van a reformar las cubiertas de fibrocemento. Estas naves tienen zonas de calderas y zonas de producción donde se generan humos y mucho calor.

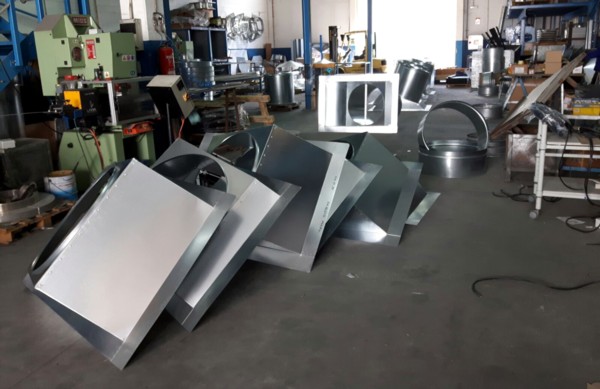

Los aparatos de ventilación irán instalados en dos naves industriales con una superficie total de 2.000 m2. Las bases de sujeción irán fabricadas a la medida de la cubierta, en este caso una pendiente del 34% y distancia entre correas de 1.200 mm.

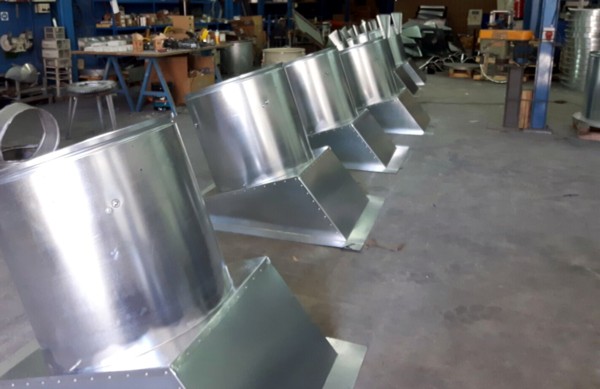

Los grupos de aspiración llevarán instalados registros de cierre motorizados, por lo tanto, el cuello de diámetro 750 mm., donde posteriormente irán colocados los motores, deberá ser más alto de lo habitual.

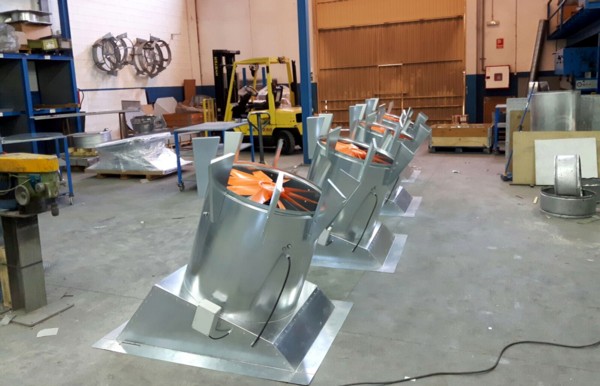

Una vez hemos instalado los extractores y los registros de cierre, fijamos las escuadras al cuello donde posteriormente irán colocados los tapa-aguas antirregolfantes.
Los motores en este caso tienen las siguientes características técnicas:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

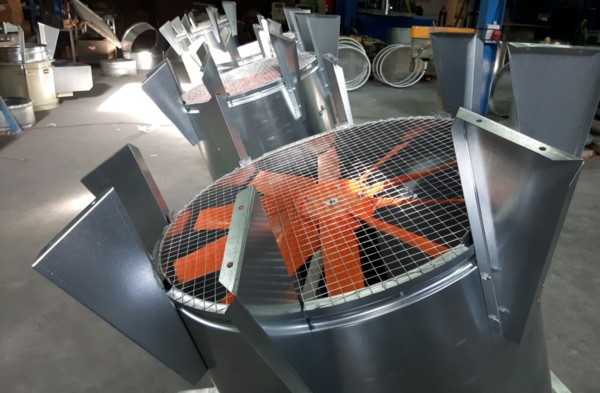

Siguiendo las indicaciones de nuestro cliente, todos los grupos de ventilación llevarán rejilla de protección anti-pájaros de acero galvanizado.

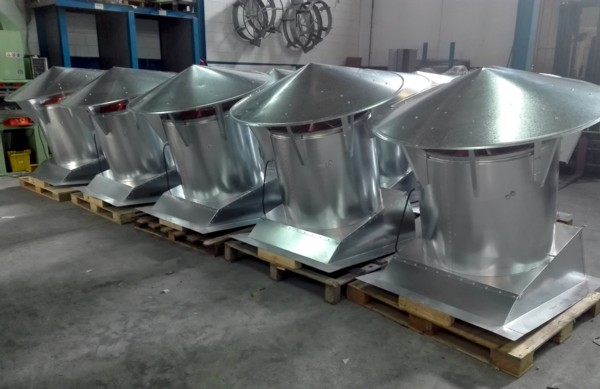

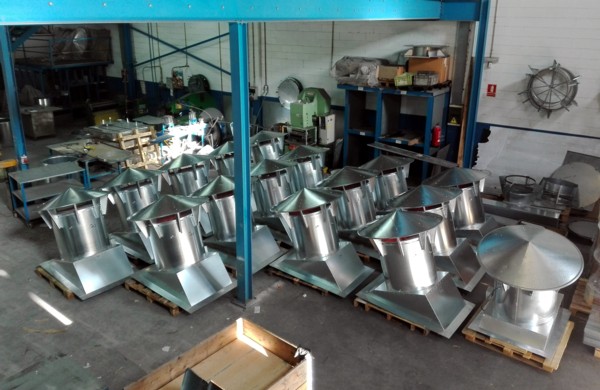

Seguidamente, montamos los tapa-aguas antirregolfantes y la producción del pedido queda concluida satisfactoriamente. Finalmente, nuestros departamentos técnico y de calidad verifican el correcto estado y funcionamiento de los 16 aparatos de ventilación y autorizan el envio a nuestro cliente.
