Aspiradores Mixtos Industriales

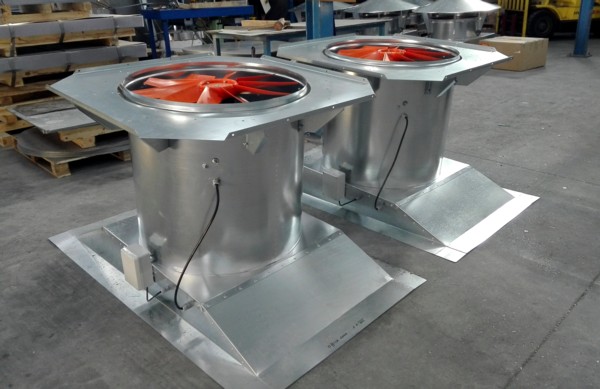

Fabricamos para un nuevo cliente de la provincia de Salamanca dos grupos de aspiración mixtos, estático-dinámicos, modelo ATOSDIN-M-VIII con mitra de sujeción a cubierta fabricada a medida con registro de cierre motorizado.

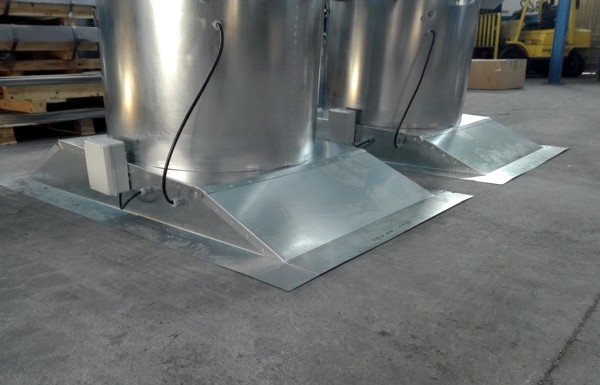

Diseñamos y cortamos las bases de suejción a medida y montamos el cuello especial de diámetro 750 mm. donde irá instalado el registro de cierre por accionamiento motorizado y el extractor.
Posteriormente instalamos las coronas donde irá montado el sombrerete estático.
Los extractores trifásicos instalados tienen las siguientes características técnicas.

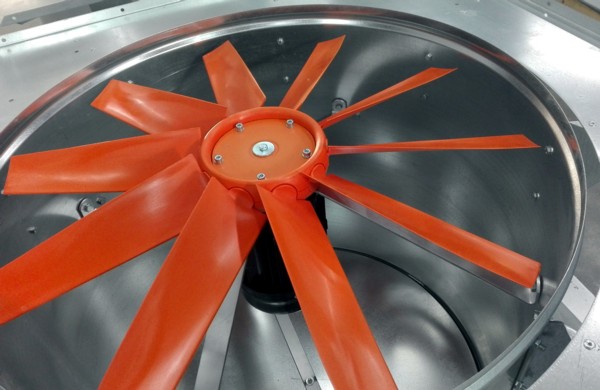

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE-EN ISO 12499
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores de eficiencia IE3 para potencias iguales o superiores a 0.75kW. excepto monofásicos. 2 velocidades y 8 polos.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 4kW) y 400/690V 50Hz (potencias superiores a 4kW)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

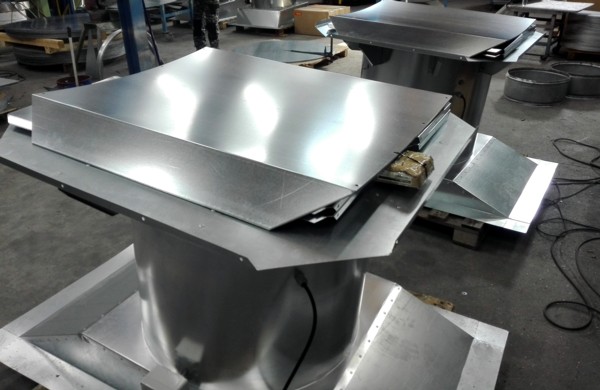

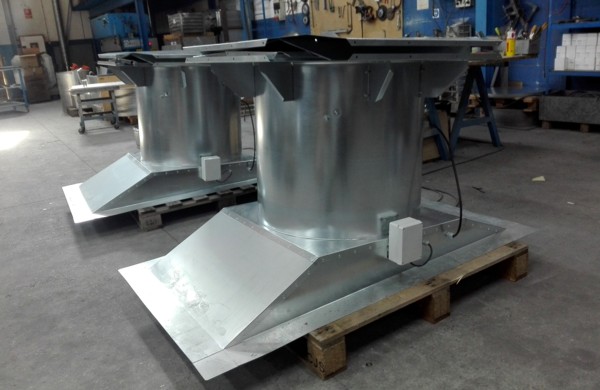

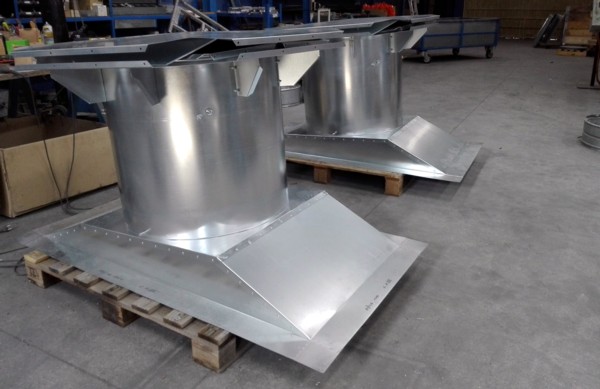

Preparamos los grupos de aspiración con los sombreretes desmontados facilitando al cliente los tornillos de fijación y un croquis para realizar el montaje in situ una vez reciba los equipos en su nave.
Los grupos mixtos estático-dinámicos de este modelo tienen un caudal permanente sin mantenimiento ni consumo de 3.100 m3/h. y un caudal dinámico de 17.500 m3/h.
