Aparatos para Ventilación de Naves

Un nuevo distribuidor de nuestros productos en Casablanca (Marruecos), nos encarga la fabricación de distintos aparatos de ventilación para naves industriales que le han adquirido diferentes clientes de su zona. Todos ellos con sus correspondientes bases de sujeción a cubierta fabricadas a la medida indicada por nuestro distribuidor.

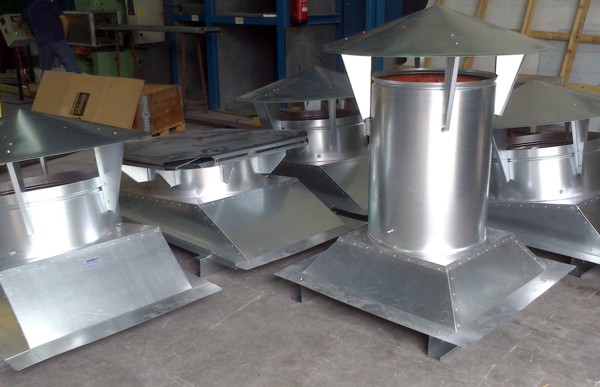

1 ATOSDIN-M-VIII, con funcionalidad mixta estática-dinámica

1 ATOSDIN-560, extractor dinámico de cubierta con registro de cierre motorizado

1 ATOSDIN-710, extractor dinámico de cubierta

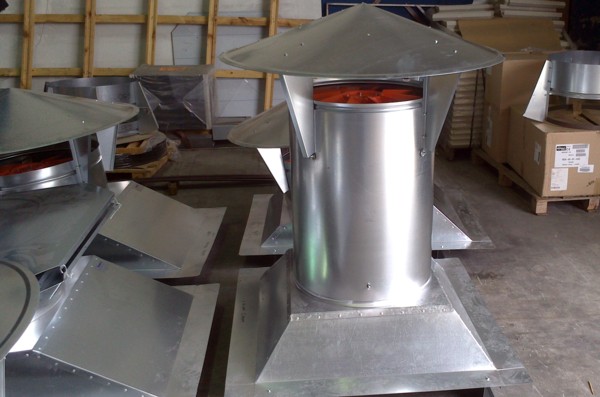

2 ATOSDIN-630 L,extractor dinámico de cubierta con bajo nivel sonoro

Los extractores dinámicos son del mismo modelo para todas las unidades pero con diferentes prestaciones. Las características técnicas de dicho extractor son las siguientes :

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

ATOSIDN-M-VIII, extractor mixto estático-dinámico. Con una aspiración estática permanente sin consumo por efecto Venturi y depresión del aire caliente de 3.100 m3 de aire a la hora. Con el extractor dinámico conectado a voluntad según momento de producción o meteorología existente 17.500 m3 de aire a la hora.

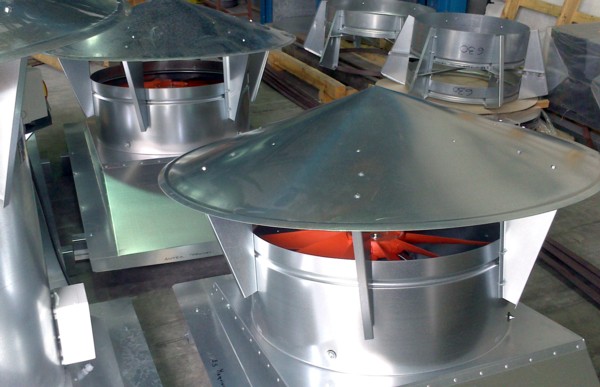

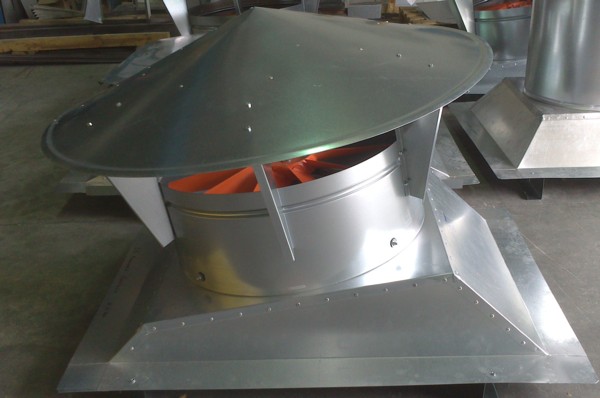

ATOSDIN-710, extractor dinámico para instalación en el tejado de la nave industrial, con una aspiración a voluntad de 17.500 m3 de aire a la hora, muy bajo consumo 0,75 kW. y con una presión sonora de 66 dB (A).

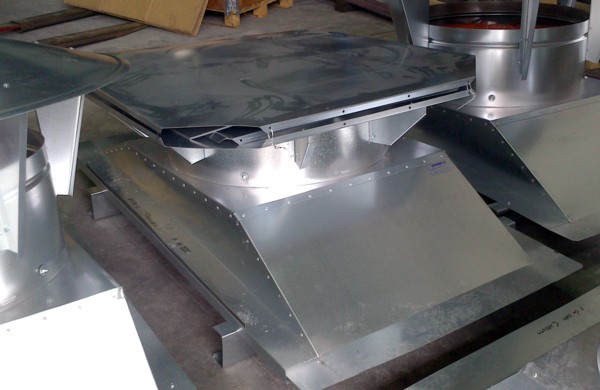

ATOSDIN-560, igual que el anterior pero con distintas prestaciones, aspiración 13.000 m3 de aire a la hora y dotado registro de cierre motorizado e independiente, lo que permite el cierre de la unidad, evitando perdidas de calor en épocas invernales.

ATOSDIN-630 L, aspiración 12.400 m3 de aire a la hora y un bajo nivel sonoro 64 dB (A). La potencia de este ventilador es de solo 0,37 kW.

Toda esta gama de prestaciones en los modelos de extracción por cubierta nos permite afrontar la problemática de cualquier instalación, sea por humos, calor, vapor, gases, renovación del aire y un largo etc..Podemos  fabricar tanto en acero galvanizado como en inoxidable y los motores pueden ser helicoidales normales, con motor exterior, 400º/2 horas, ATEX o tubulares.
