En este artículo mostramos un ejemplo relacionado con impulsión y aspiración de aire. Compartimos los datos de la actuación descrita y las cuestiones que conviene valorar si necesitas una solución similar.
Un cliente habitual dedicado al sector de las conservas alimentarias nos solicita la producción de un sistema de ventilación para una nave industrial en Asia donde elaboran especias para alimentación. Tras recibir toda la documentación de la nave realizamos el estudio técnico y proponemos la instalación de tres grupos de aspiración dinámica y tres grupos de impulsión dinámica modelos ATOSDIN-560 fabricados en ACERO INOXIDABLE AISI-304.
Los seis ventiladores estarán compuestos por los siguientes elementos:
– Base de sujeción a cubierta fabricada a medida.
– Cuello de diámetro 570 mm.
– Cuatro escuadras de sujeción por ventilador.
– Extractor trifásico de 11.000 m3/h.
– Sombrerete deflector anti lluvia.
Fabricamos y fijamos las escuadras de sujeción del sombrerete e instalamos en el cuello el extractor. Las características técnicas del mismo son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.
Los seis aireadores dinámicos llevarán instalada su correspondiente malla de protección anti pájaros siguiendo las indicaciones de nuestro cliente.
Con este sistema de ventilación – impulsión se creará un circuito de renovación del aire que mejorará considerablemente el ambiente de trabajo en la nave. Los grupos impulsores se diferenciaran por su sombrerete con envolvente que en caso de lluvia evita la aspiración del agua.

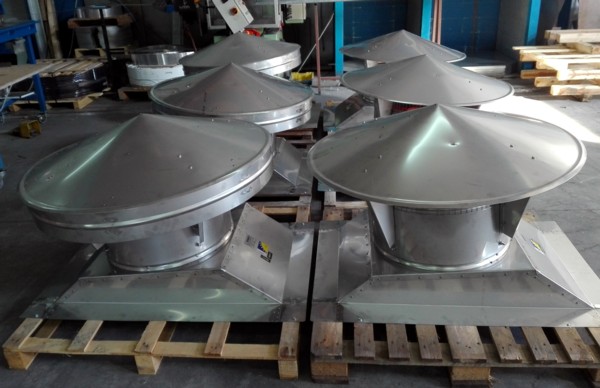

Una vez fabricados todos los grupos de ventilación indusrial, los paletizamos para su envío. Nuestros departamentos técnicos y de calidad verifican todas las unidades y autorizan al cliente para que pase a retirar los equipos.
Soluciones relacionadas
Ventilación industrial · Extractores para naves industriales
Preguntas frecuentes
¿Qué datos necesitamos para estudiar la ventilación de una nave?
Para que podamos valorar una solución, es útil conocer las dimensiones de la nave, su actividad, los focos de calor o contaminantes y las condiciones de cubierta o fachada. También nos ayudan las fotografías y los planos disponibles.
¿Es suficiente instalar un extractor sin estudiar la nave?
No conviene elegirlo únicamente por su tamaño. Debemos valorar las necesidades de renovación o extracción, las entradas de aire y las condiciones reales de funcionamiento para estudiar una propuesta adecuada.
