Ventilar Nave Industrial

Uno de nuestros clientes habituales de aparatos de ventilación para naves industriales, nos solicita pedido de cuatro unidades de extractores para la cubierta de la nave de un cliente. Como ya había trabajado anteriormente con nuestra empresa para otras obras decide seguir confiando en nosotros para la fabricación de los grupos de ventilación dinámica que precisa instalar.

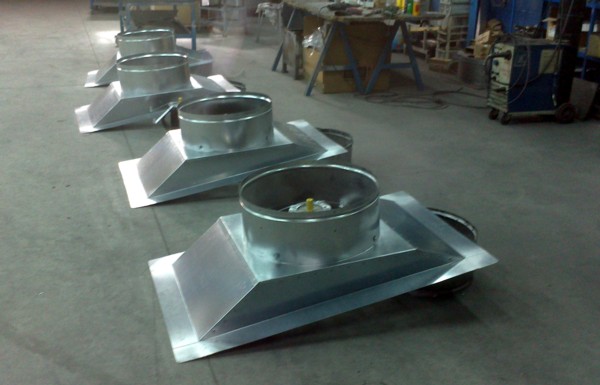

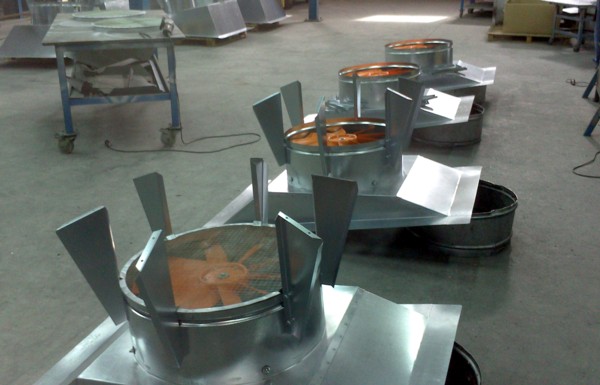

Empezamos diseñando, cortando y fabricando las mitras de sujeción a cubierta fabricadas a la medida del tejado de la nave de nuestro cliente, con la misma pendiente y la misma distancia entre correas. Seguidamente, colocamos los cuellos donde irán instalados los extractores trifásicos.

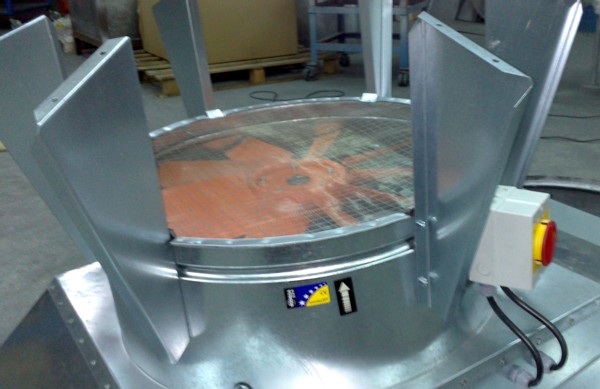

En este caso en concreto, debido a que la nave esta ubicada en una zona de campo, el cliente nos pide que instalemos tanto rejilla de protección anti-pájaros como anti-insectos. También llevaran interruptores de seguridad paro marcha para evitar riesgos laborales.

Las características técnicas de los motores instalados son las siguientes:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso en concreto:
Modelo: ATOSDIN-710
Velocidad: 935 R.P.M.
Potencia: 2,26 (A)
Caudal: 17.500 m3/h.
Nivel sonoro: 66 dB(A)

Finalmente, colocamos los tapa-aguas antiregolfantes con cono inverso inferior finalizando así la fabricación de los cuatro grupos de aspiración dinámica. Tras ser verificados por nuestro departamento de calidad, enviamos los equipos de ventilación a nuestro cliente cumpliendo con el plazo de entrega acordado.
