Ventilar Nave

Para la ventilación, renovación del aire y extracción de los humos producidos en la producción de envases de cerámica para la industria alimentaria en una nave industrial ubicada en la provincia de Madrid, diseñamos un sistema de ventilación compuesto por cuatro impulsores de aire murales y cuatro extractores por cubierta.

IMPULSIÓN DE AIRE LIMPIO

Los impulsores de aire limpio desde el exterior, estarán instalados en la fachada de la nave, fabricados en acero galvanizado con visera, marco y rejilla de protección en las dos caras.

Las características técnicas del impulsor son las siguientes :

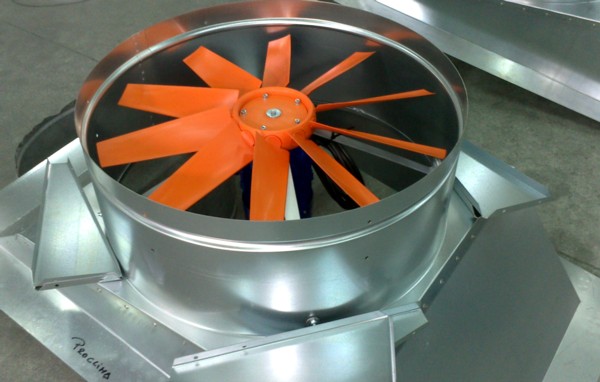

Ventiladores helicoidales, con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

Velocidad 950 r.p.m.

Potencia 0,75 kW.

Caudal 17.500 m3/h.

Nivel presión sonora 66 dB(A)

EXTRACCIÓN POR CUBIERTA

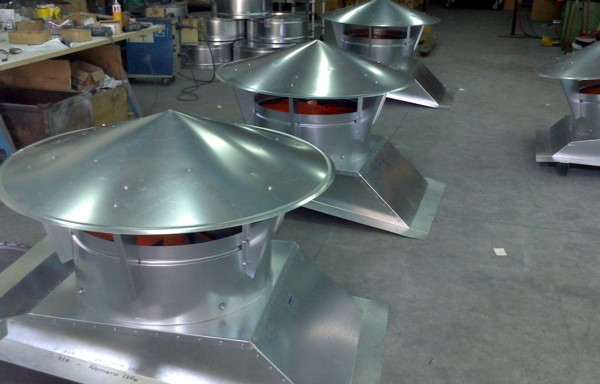

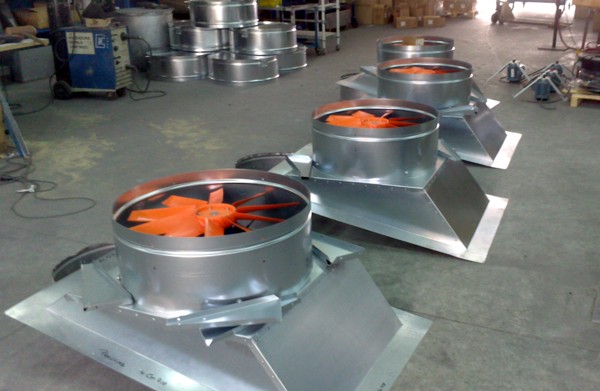

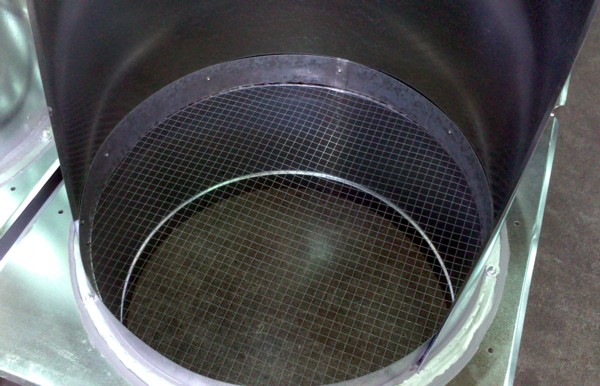

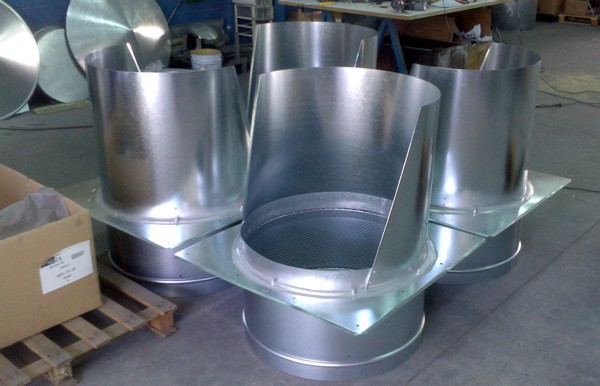

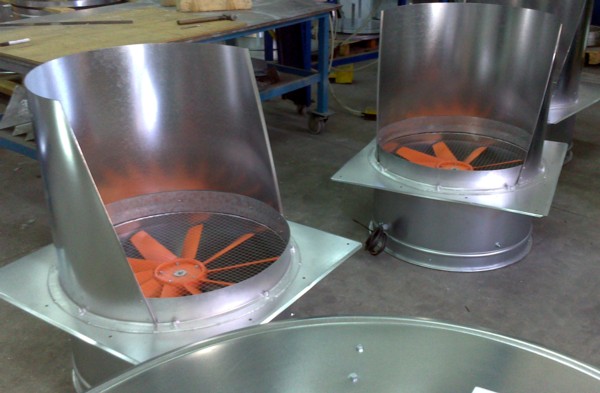

Los grupos de extracción dinámica por cubierta están compuestos por los mismos extractores utilizados  para la impulsión pero colocados en sus correspondientes bases de sujeción a cubierta a la medida del tejado de nuestro cliente, con rejilla anti-pájaros y tapa aguas antirebocante con cono inverso inferior.

Una vez finalizada la fabricación y comprobados por nuestro departamento de calidad los funcionamientos y consumos, las unidades de impulsión y extracción serán entregadas a nuestro cliente para su instalación, consiguiendo una perfecta renovación del aire y evitando la acumulación del calor, humos y aire contaminado en el interior de la nave industrial.
