En ATOSDIN trabajamos soluciones de ventiladores con extractor para naves adaptadas a cada instalación. Este artículo reúne información técnica y un ejemplo de aplicación para ayudarte a valorar qué sistema puede encajar en tu nave.

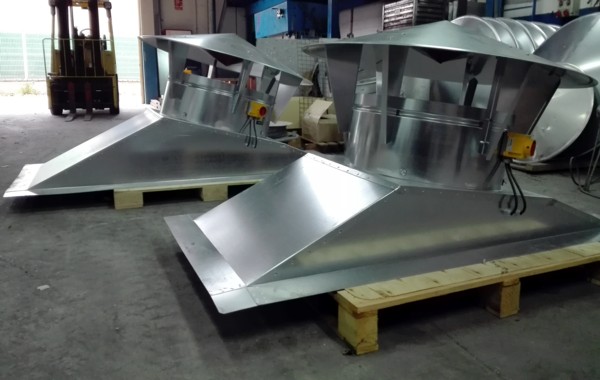

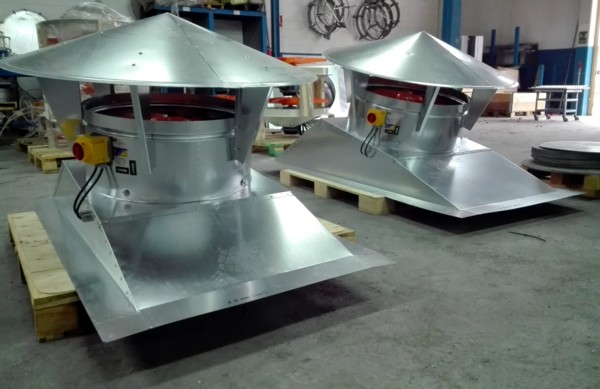

Iniciamos el proceso de producción de dos grupos de aspiración dinámica modelo ATOSDIN-630-6T con mitra de sujeción a cubierta fabricada a medida, extractor trifásico e interruptor de seguridad paro-marcha.
Todo el grupo de ventilación se fabrica en chapa de acero galvanizada con sus correspondientes bases de sujeción a cubierta fabricada a la misma medida del tejado de la nave industrial, con la misma distancia entre luz e inclinación.
Los extractores incorporados en el cuello del equipo tienen las siguientes características técnicas:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.
Bajo pedido fabricamos también en acero inoxidable tanto AISI-304-2B como AISI-316, especialmente para naves industriales donde realicen actividades con productos corrosivos.

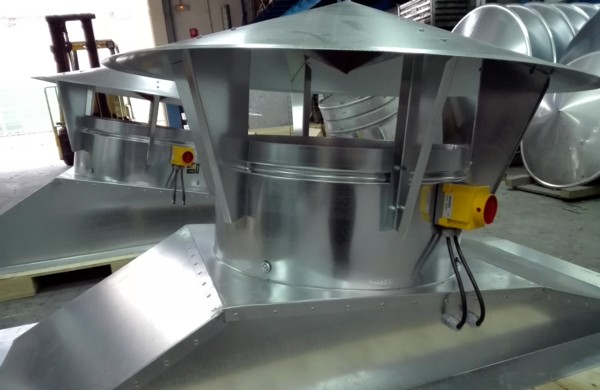

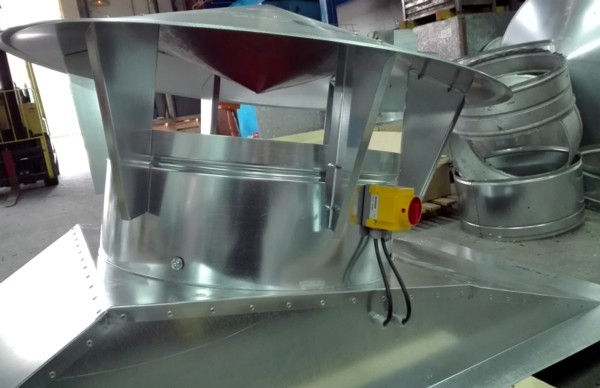

Estos aireadores dinámicos llevan su conmutador de seguridad paro-marcha y sombrerete deflector anti lluvia con cono inverso interior para evitar perdidas de presión.
Ventiladores con extractor adaptados a la cubierta
En este encargo fabricamos dos grupos de aspiración dinámica ATOSDIN-630-6T con extractor trifásico. La mitra de sujeción se ajusta a la geometría de la cubierta: no elegimos la base de forma aislada, sino que comprobamos inclinación, separación entre correas y condiciones de montaje.
Si necesitas equipos similares, indícanos las dimensiones y el uso de la nave. Con esa información podremos valorar el tipo de aspiración, la alimentación eléctrica y el sistema de fijación adecuado, sin suponer que un mismo extractor sirve para todas las instalaciones.
Preguntas frecuentes
¿Los ventiladores para naves necesitan una base especial?
En esta fabricación realizamos mitras a medida de la cubierta. La necesidad y dimensiones de la base dependen de la pendiente, la estructura y el modelo de equipo.
¿Estos equipos incorporan extractor eléctrico?
Sí. Los dos grupos documentados montan extracción dinámica trifásica y un interruptor de seguridad paro-marcha.
