Ventilación Puntual Hornos

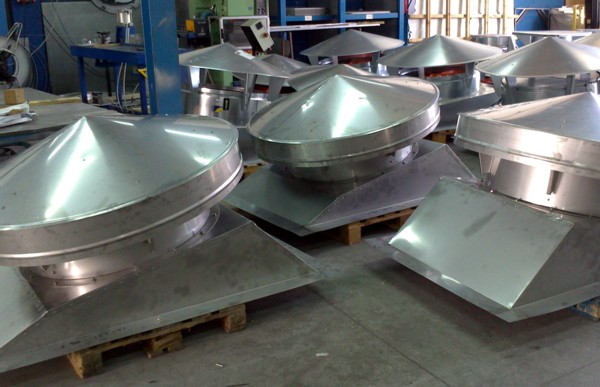

Para evitar la acumulación del calor y humos bajo cubierta en una nave industrial en la provincia de Granada destinada a panificadora, nos encargan la fabricación de tres extractores dinámicos de tejado modelo ATOSDIN-900-6T/INOX.
Estas unidades tienen que estar construidas en acero inoxidable AISI-316 para evitar la corrosión producida por los humos producidos por la combustión de gasoil.

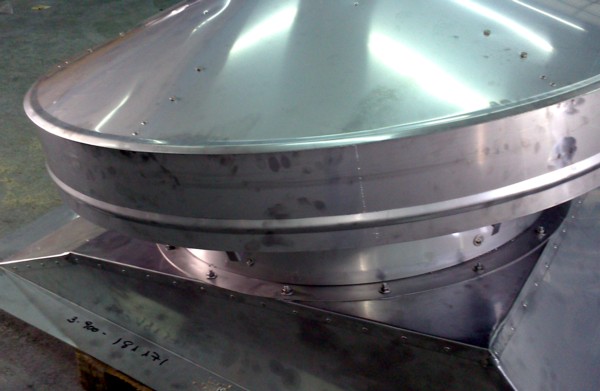

A petición de nuestro cliente y debido a los fuertes vientos reinantes en la zona, los tapa-aguas tienen que ser especiales, mediante la integración en el sombrerete de un aro de diez centímetros, también fabricado en acero inoxidable.

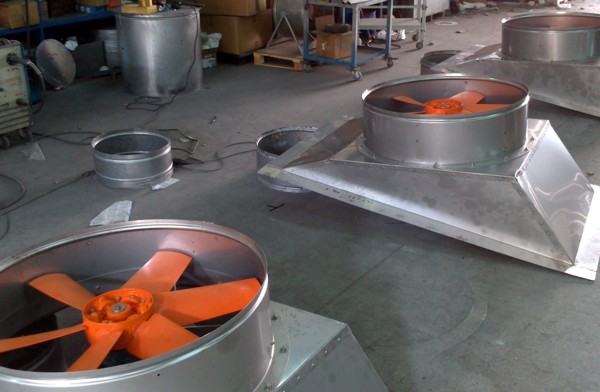

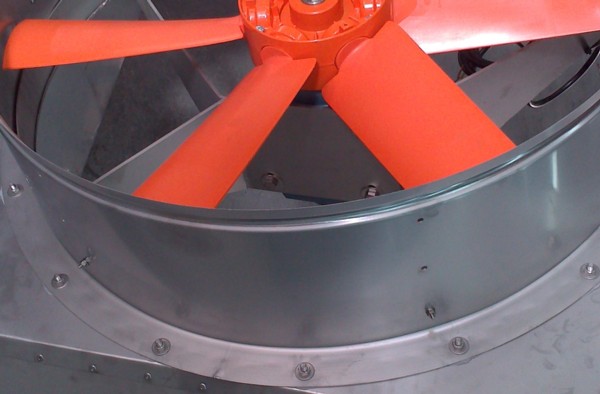

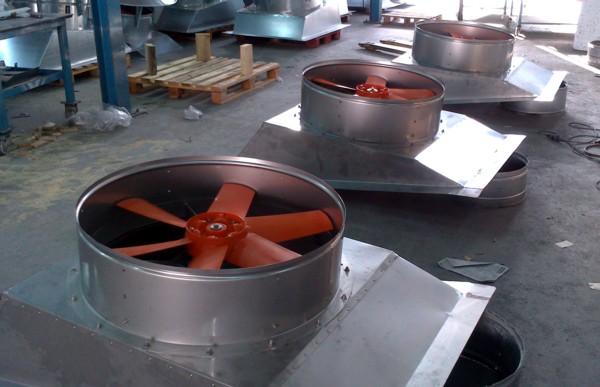

Siendo el diámetro de las unidades de extracción superior a 750 mm. se monta el extractor mediante aro brida atornillado a la base de sujeción. En este caso especial, nuestro cliente también solicita que los aros sean de acero inoxidable AISI-316.

Las características técnicas de los extractores dinámicos son las siguientes.

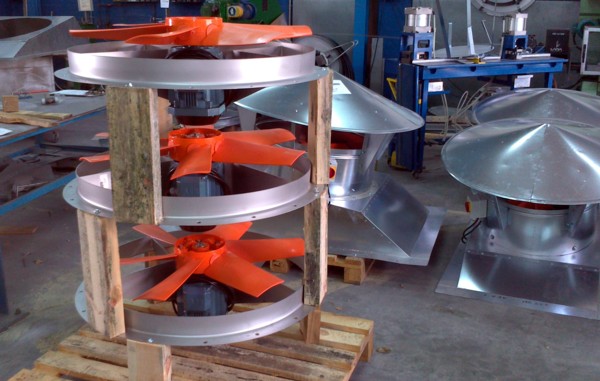

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

En este caso:

Aro/brida en acero inoxidable AISI-316
Velocidad: 950 R.P.M.
Potencia: 2,40 A
Cuello diámetro: 900 mm.
Aspiración: 40.500 m3/h.

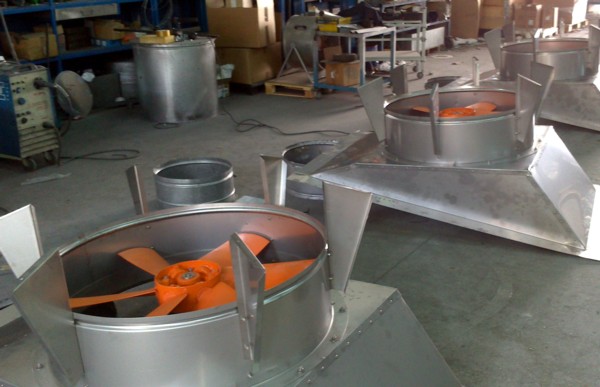

Seguidamente atornillamos las seis escuadras al cuello de la mitra de sujeción, donde posteriormente anclaremos el tapa-aguas antirregolfante con cono inverso y en este caso en concreto, aro exterior.

Finalmente, nuestro departamento de calidad verifica las tres unidades y autoriza el envío a nuestro cliente.
Este tipo de unidades se entregan junto a los correspondientes certificados del material utilizado.
