Un cliente de Toledo que tiene un horno de pan con problemas para la evacuación del calor producido en su cotidiana producción, nos encarga la fabricación de un grupo de extracción dinámica de gran caudal modelo ATOSDIN-800.

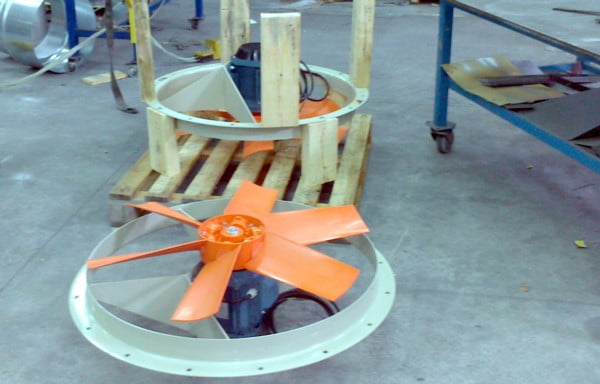

Las características técnicas del extractor son las siguientes : Velocidad 950 r.p.m., Potencia 1,50 kw., Caudal 29.700 m3/h. Nivel Presión Sonora 73 dB (A). La mitra de sujeción a cubierta fabricada a medida de la estructura de nuestro cliente.

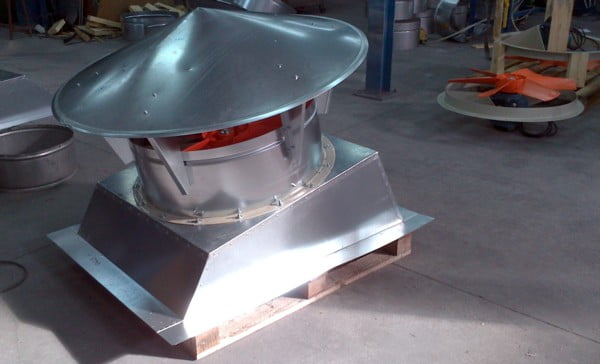

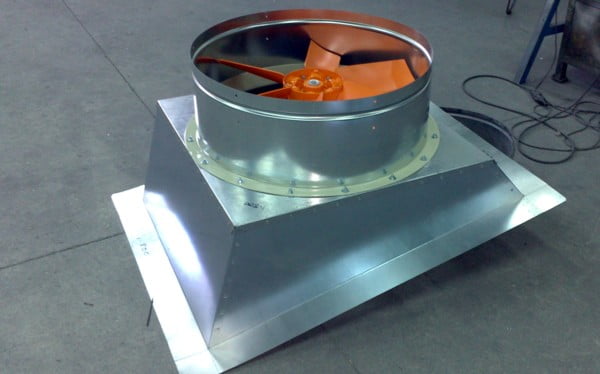

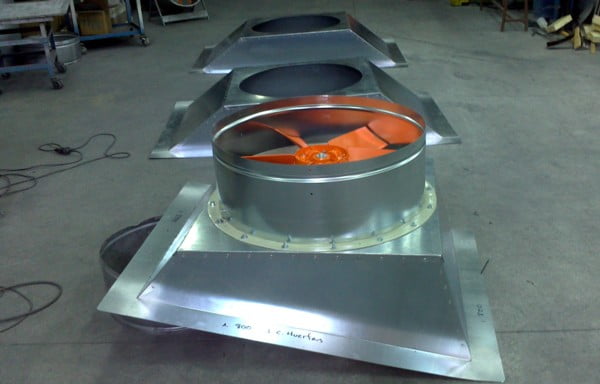

El grupo de extracción con el tapa aguas antirebocante ya instalado y paletizado para su envió. Estos extractores de gran caudal, están montados encima de la base de cubierta con la brida de sujeción que aparece en las fotografías y que consideramos por seguridad mucho más fiable que los usuales soportes para extractores menos pesados.
Extracción de calor junto al proceso
El caso original parte de un horno de pan industrial en Toledo que genera calor durante el funcionamiento. Se describe la fabricación de un grupo de extracción dinámica ATOSDIN-800 para favorecer la evacuación del aire caliente. Esta necesidad debe diferenciarse del control de vapores o emisiones concretas: si el proceso libera contaminantes, el proyecto debe valorar además su captación en origen y el tratamiento del aire correspondiente.
Información necesaria para seleccionar el extractor
La temperatura del aire, la distancia al foco, las pérdidas de carga y el funcionamiento previsto condicionan la selección. No es suficiente comparar equipos solo por su caudal nominal. También deben considerarse el ruido, la alimentación eléctrica, las entradas de aire y el acceso para limpieza. El artículo aporta características del montaje realizado; para una instalación nueva hay que comprobar que los equipos elegidos sean adecuados para las condiciones reales del horno y del edificio.
Información para solicitar una propuesta sobre extracción puntual dinámica industrial
Si estás valorando una solución de extracción puntual dinámica industrial, reúne los siguientes datos para que podamos estudiar tu proyecto y valorar la solución adecuada:
- Tipo de horno y temperatura de funcionamiento
- Ubicación del foco y posible captación localizada
- Caudal requerido y recorrido de conductos
- Condiciones de cubierta, ruido y mantenimiento
Para evaluar una alternativa para esta instalación, revisa nuestras soluciones de grupos de ventilación dinámica. La selección definitiva debe tener en cuenta el uso de la nave, los caudales requeridos y las condiciones de montaje.
Preguntas frecuentes sobre extracción de calor y humos de hornos
¿La extracción general sustituye una campana sobre el horno?
No necesariamente. Si un horno genera emisiones concentradas, puede ser necesario captarlas cerca del punto de origen. Antes de recomendar una extracción general o localizada estudiamos el proceso y las características de los humos y del calor generado.
