Ventilación Dinámica Acero Inox-316

Iniciamos la producción de un pedido especial para un nuevo cliente, se trata de seis grupos de aspiración dinámica modelo ATOSDIN-710 con mitra de sujeción a cubierta fabricada a medida en Acero Inoxidable AISI-316.

La base de sujeción a cubierta se fabrica a la medida del tejado de la nave industrial de nuestro cliente, con la misma inclinación y distancia entre correas o luz.

Los extractores trifásicos instalados tienen las siguientes características técnicas:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

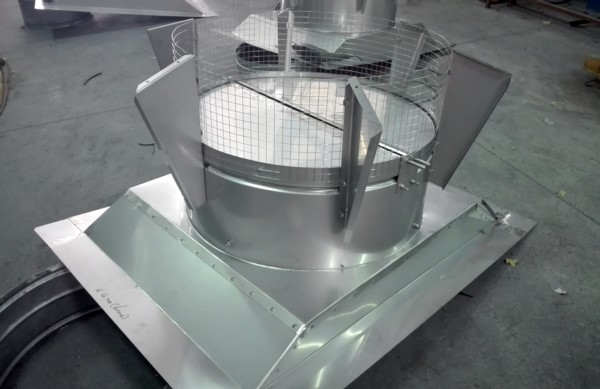

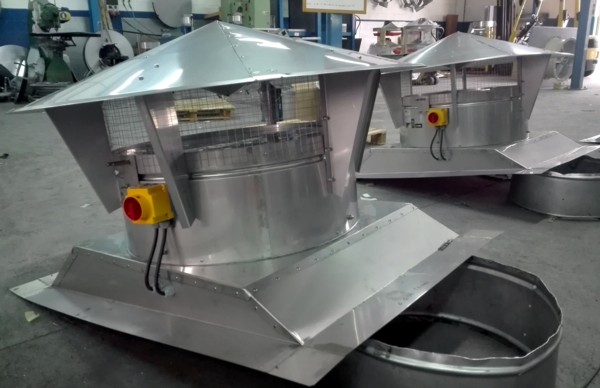

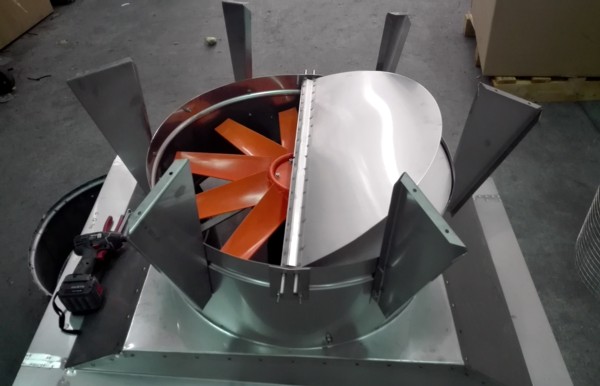

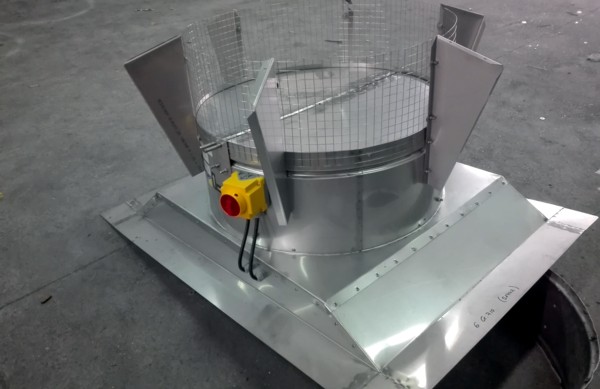

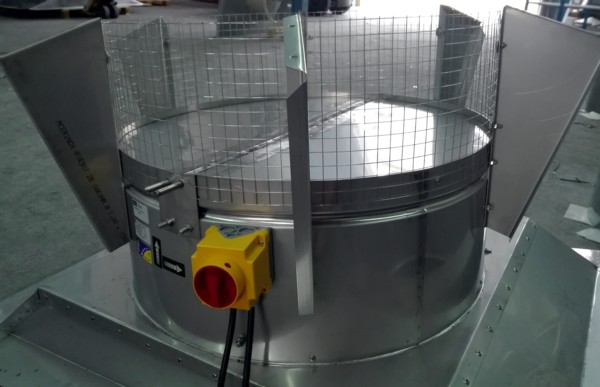

Estos grupos de aspiración dinámica vienen provistos de sus correspondientes registros de cierre mariposa (accionamiento por sobre presión) y rejilla de protección anti-pájaros, ambos accesorios también fabricados en acero inoxidable. Para prevenir posibles riesgos, se instala también un interruptor de seguridad paro-marcha.

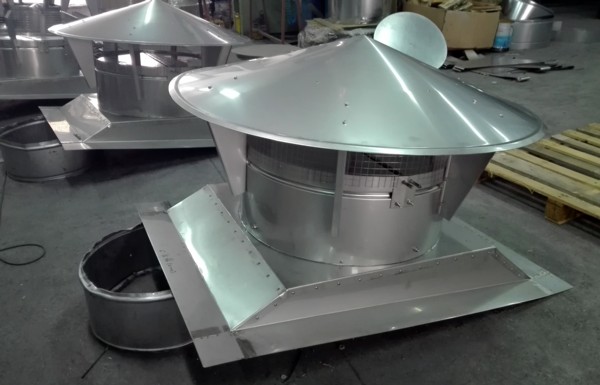

Finalmente se instalan los sombreretes deflectores anti-llúvia con cono inverso inferior para evitar perdidas de presión.
