Grupos de ventilación para tejado

Una empresa fabricante de cubiertas para naves industriales nos encarga para una nueva nave en la que están trabajando la fabricación de tres grupos de aspiración dinámica ATOSDIN-710 con mitra de sujeción a medida y registro de cierre por sobrepresión.

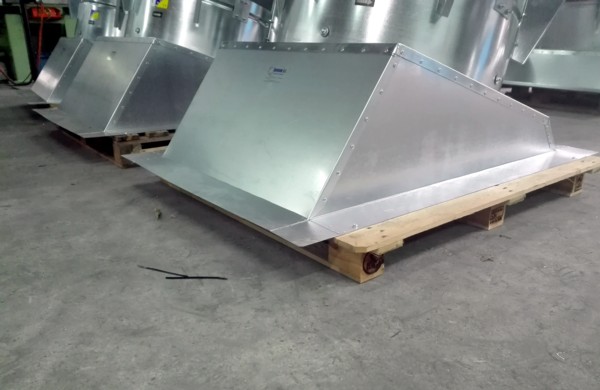

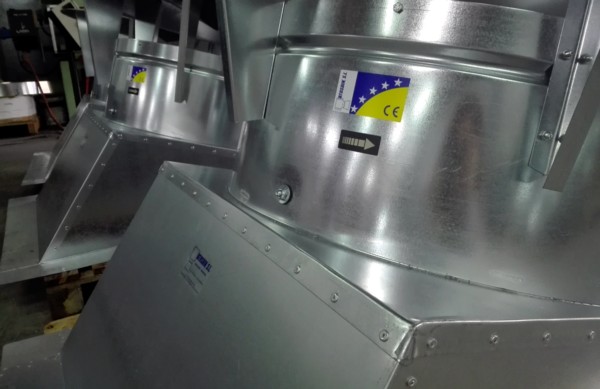

Los equipos que en esta ocasión están fabricados en acero galvanizado constaran de su correspondiente base de sujeción a cubierta fabricada a medida y cuello de diámetro 750 mm. donde irá instalado en su interior el extractor trifásico de 15.000 m3 de aire a la hora.

Las características técnicas de los extractores instalados son las siguientes:

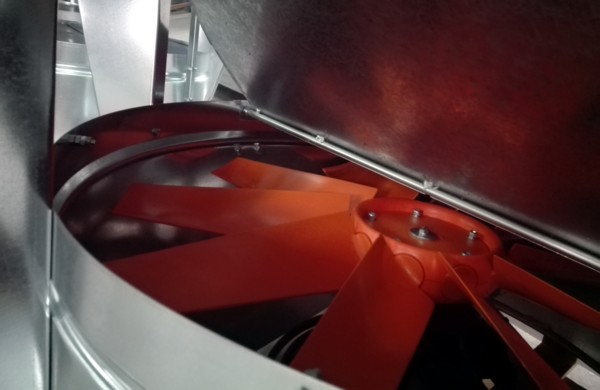

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

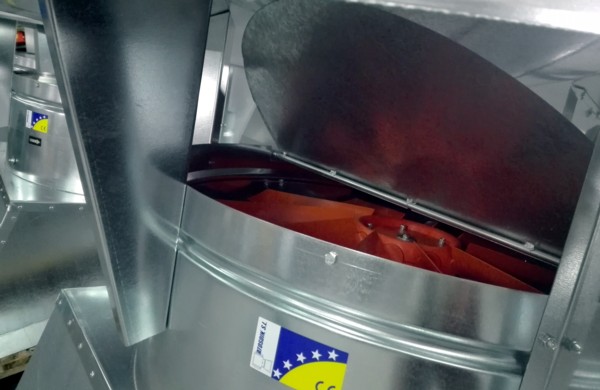

Los grupos de aspiración llevan instalados un registro de cierre mariposa, accionamiento por sobrepresión. Cuando el extractor se acciona, el registro se abre y cuando el extractor se apaga, el registro se cierre automáticamente.

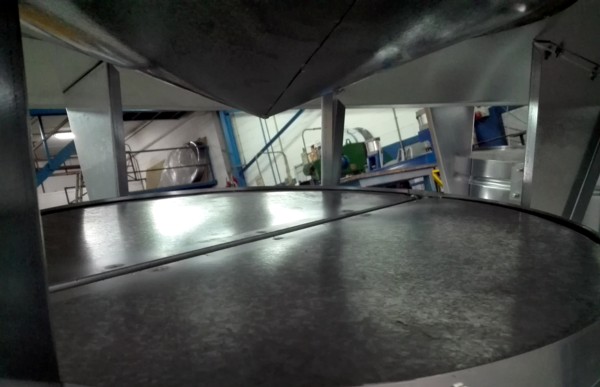

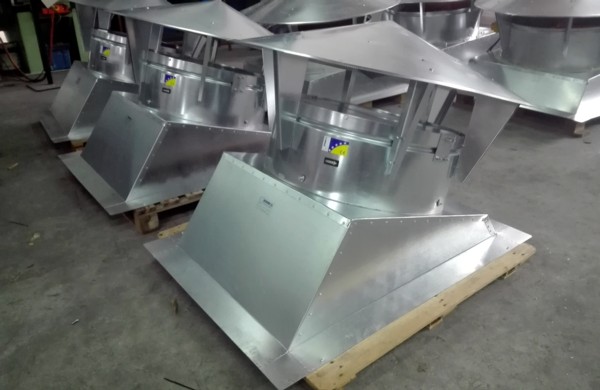

Finalmente colocamos el sombrerete deflector anti-lluvia con cono inverso inferior para evitar perdidas de presión, paletizamos los equipos y tras verificarlos con nuestros departamentos técnico y de calidad, los enviamos a nuestro cliente para que los instale en la cubierta de la nave.
