Extracción de Calor en Naves

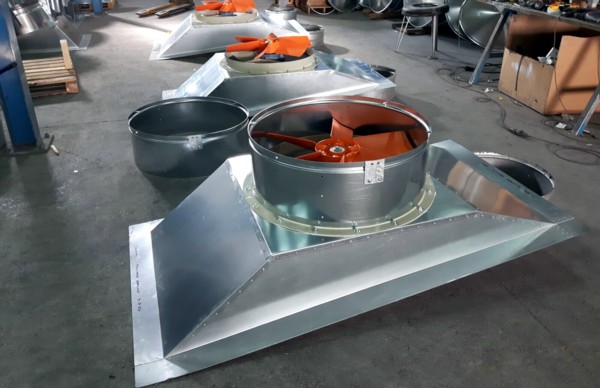

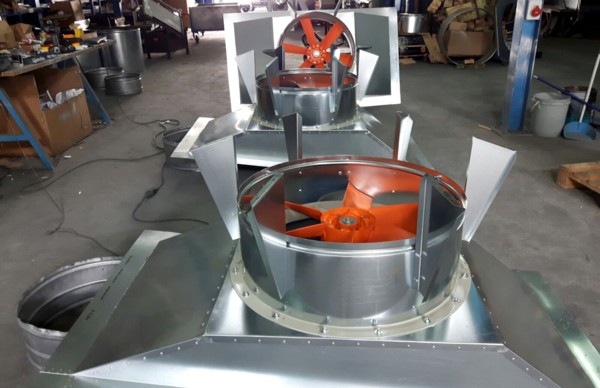

Una empresa de mecanizados ubicada en una nave industrial en un polígono de la provincia de Burgos dedicada a la fabricación y reparación de todo tipo de piezas para maquinaria industrial, nos encargan la fabricación de tres grupos de aspiración dinámica modelo ATOSDIN-800 con mitra de sujeción a cubierta fabricada a medida, registro de cierre por sobre-presión, extracto trifásico de 33.500 m3/h e interruptor de seguridad paro-marcha.

Debido a las altas temperaturas que nos están acechando de forma inminente, muchas empresas como este cliente, están contactando con nosotros para asesorarse de como solucionar los problemas de calor en las naves industriales.

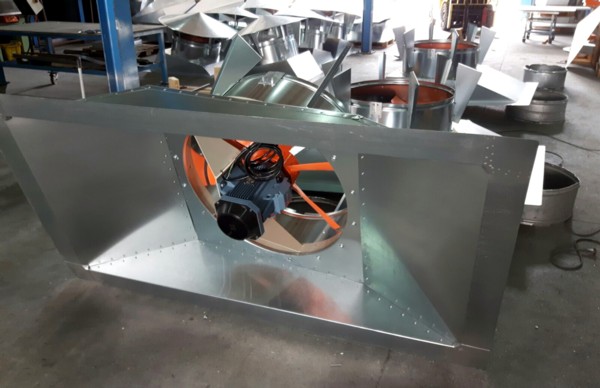

Para este caso especifico los extractores instalados en los grupos de aspiración tienen las siguientes características técnicas:

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

En este caso en concreto las características técnicas son las siguientes:

R.P.M.: 950
Potencia (A): 5,40
Caudal: 33.500 m3/h.
Nivel sonoro: 74 dB(A)

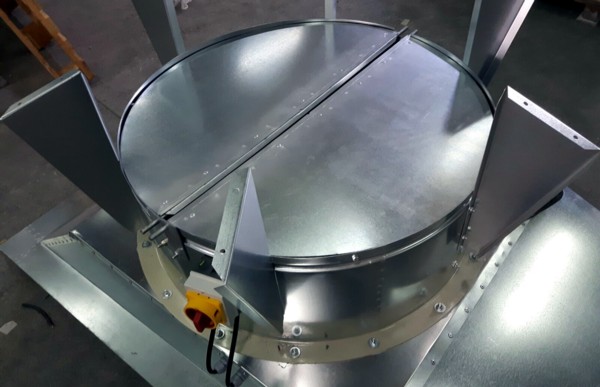

Llegando a la fase final del proceso de fabricación, instalamos los registros de cierre por sobre presión o mariposa. Su funcionamiento va en función del funcionamiento del motor, cuando se enciende el registro se abre por efecto sobre presión y cuando el motor se apaga, el registro se cierra. Estos equipos también llevarán su correspondiente interruptor de seguridad paro-marcha para evitar posibles riesgos laborales.

Para finalizar, instalamos los tapa-aguas anti-regolfantes. Una vez fabricados totalmente los ocho equipos de aspiración dinámica ATOSDIN-800, nuestro departamento de calidad verifica todas las unidades y autoriza su envío a nuestro cliente.
