Aireadores Dinámicos para Taller

Aireadores Dinámicos para Taller

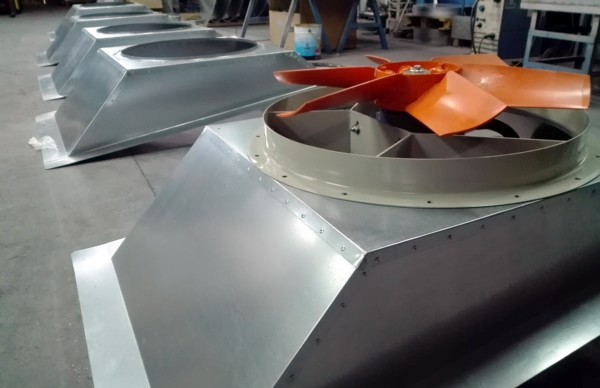

Un taller de reparación de vehículos, sito en una nave industrial con una cubierta de chapa simple sin aislar y con una sola puerta en la zona delantera, carece de un sistema de ventilación para la renovación del aire. Debido a la acumulación del calor por la puesta en marcha de los automóviles produce un mal ambiente de trabajo. Siendo un taller de grandes dimensiones aconsejamos la instalación de nueve grupos de aspiración dinámica modelo ATOSDIN-800 con mitra de sujeción a cubierta fabricada a medida, extractor trifásico de 33.500 m3 de aire a la hora y rejillas de protección anti-pájaros.

Estos equipos irán fabricados en acero galvanizado de 1 mm., de espesor, pero bajo peticion los podemos fabricar tanto en Acero inoxidable AISI-304-2B como AISI-316.

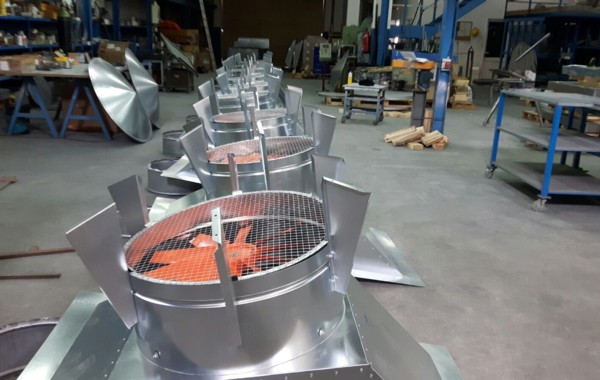

Los grupos de aspiración irán provistos con malla de protección anti-pájaros y con extractor trifásico de las siguientes características técnicas:

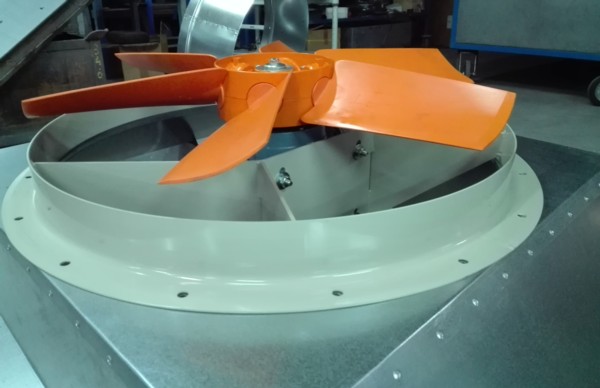

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

En este caso :
Velocidad 950 r.p.m.
Potencia 5,40 A
Caudal 33.500 m3/h.
Nivel presión sonora 74 dB(A)

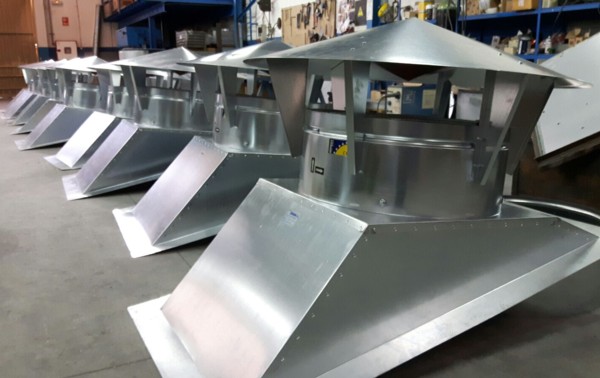

Para finalizar instalamos el tapa-aguas anti regolfante con cono inverso inferior. El departamento de calidad, verifica los extractores y autoriza su envió.
