En ATOSDIN trabajamos soluciones de remates de chimenea para obra nueva adaptadas a cada instalación. En esta entrada mostramos un trabajo real y los criterios técnicos que conviene revisar antes de solicitar un remate a medida.
La dirección facultativa de una obra nueva de viviendas nos solicita la producción de varios remates para chimeneas de diferentes medidas, dos de ellos provisto de extractor dinámico. Todos ellos de nuestro modelo Granada, fabricados en aluminio pre lacado en color negro.

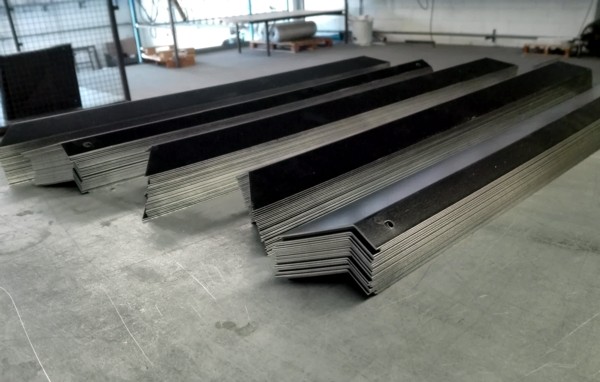

Una vez fabricados a medida los elementos que componen el conjunto de los sombreretes de chimenea:
4 Zócalos
4 Cantoneras
24 Lamas
1 Tapa

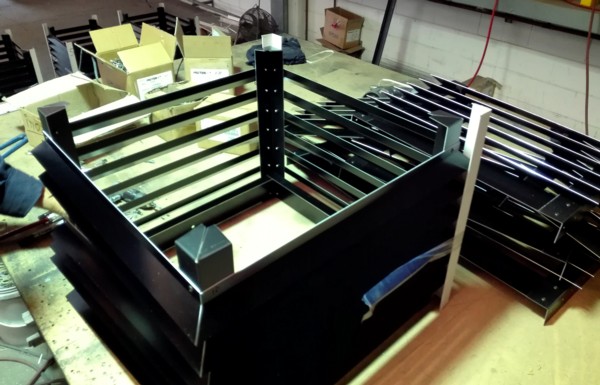

Procedemos al montaje de las unidades.

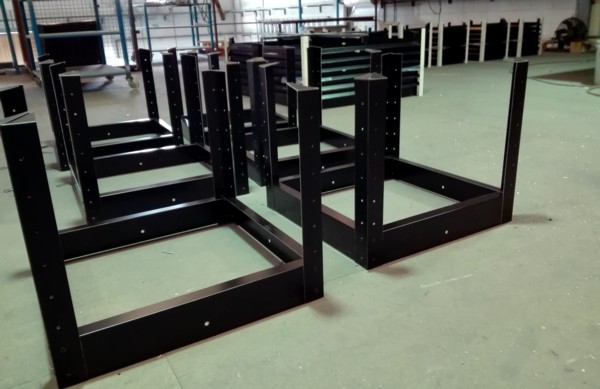

Como puede apreciarse en la fotografía anterior, podemos fabricar cualquier medida requerida por nuestros clientes. Todas las caras con medidas superiores a un metro van provistas de refuerzos perpendiculares al zócalo y unidos mediante U del mismo material.

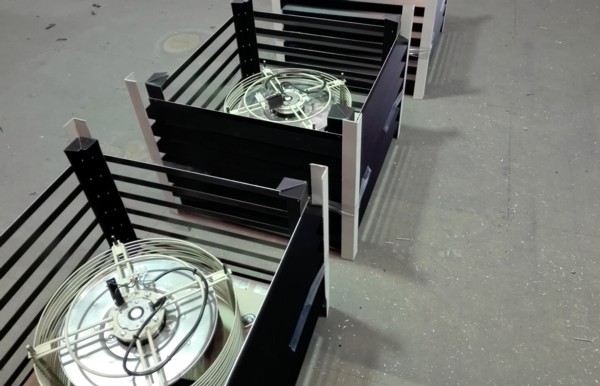

El sombrerete motorizado tiene las siguientes características técnicas :
Diseñados especialmente, para la extracción de aire en viviendas unifamiliares o comunitarias, a través de chimeneas o shunts comunitarios. Permite mantener un estético y uniforme diseño en toda la vivienda
-La versión Venturi, solo para extracción natural, sin extractor
-La ligereza del aluminio, permite que la colocación en el tejado sea rápida y sencilla
Construcción:
-Fabricados en aluminio pre-lacado de color negro, inalterable a los agentes atmosféricos.
-Lamas perfectamente estudiadas, para obtener un efecto venturi de alto rendimiento
-Tensión de alimentación 230V 50 Hz
Versiones:
-BASIC: Funciona con interruptor o con controlador de viento SI-VENT
-VENTURI: Funcionamiento natural sin extractor por efecto venturi
-TEMPERATURA: Diseñado para la extracción de aire en hogares y barbacoas con temperatura máxima 150ºC
Bajo demanda:
-Medidas adaptadas a cualquier chimenea
En este caso el modelo es el 400 x 600 B
Velocidad 910 r.p.m.
Potencia 0,03 kW.
Caudal 1.280 m3/h.
Nivel presión sonora en aspiración 28 dB(A)
Nivel presión sonora en descarga 31 dB (A)

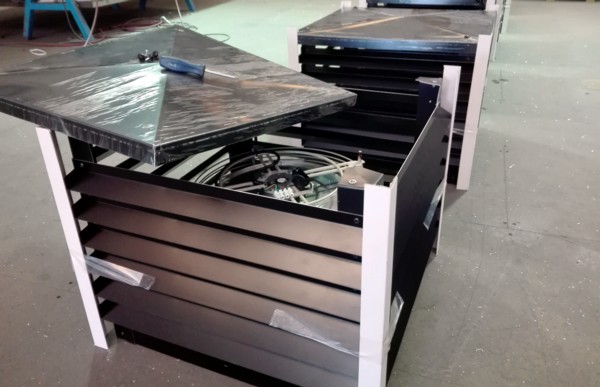

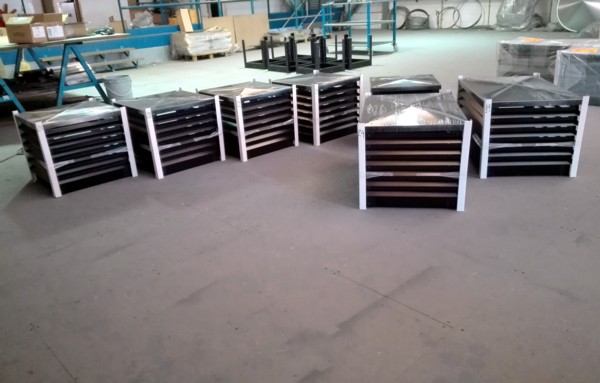

Por último se instalan las tapas con cuatro pendientes en cada una de las unidades, todas remachadas, excepto la del extractor incorporado que se atornilla para facilitar su posterior conexión a la red. Una vez verificados los remates de chimenea a medida por nuestro departamento de calidad, son embalados y enviados a nuestro cliente, que en este caso es un constructor de la provincia de Barcelona.
Remates Granada con y sin extractor eléctrico
Para una promoción de viviendas fabricamos varios remates Granada en aluminio prelacado negro, con dimensiones diferentes. El pedido incluía dos unidades motorizadas, por lo que se combinaron remates estáticos y dinámicos dentro de una misma obra.
En proyectos de nueva construcción conviene coordinar desde el principio medidas, acabados, puntos de anclaje y uso de cada conducto. Podemos revisar planos y fotografías para preparar una propuesta coherente para toda la promoción.
Preguntas frecuentes
¿Se pueden combinar remates estáticos y motorizados en una obra?
Sí. En este encargo se fabricaron diferentes remates Granada y dos de ellos incorporaron extractor dinámico.
¿Se fabrican todos con la misma medida?
No necesariamente. Los remates de este proyecto se hicieron en varias dimensiones según las salidas previstas.
