Ventilación Torre de Congeneración

Un buen cliente de nuestros sistemas de ventilación, con distintas naves industriales en la provincia de Barcelona, ha construido recientemente en una de sus fábricas una torre de congeneración. El departamento de compras, por orden de su ingeniería, nos remite un pedido para dos unidades de nuestro extractor de gran caudal para cubierta modelo ATOSDIN-800-4T.

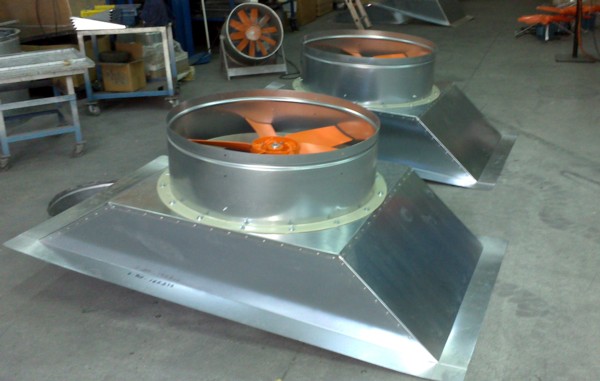

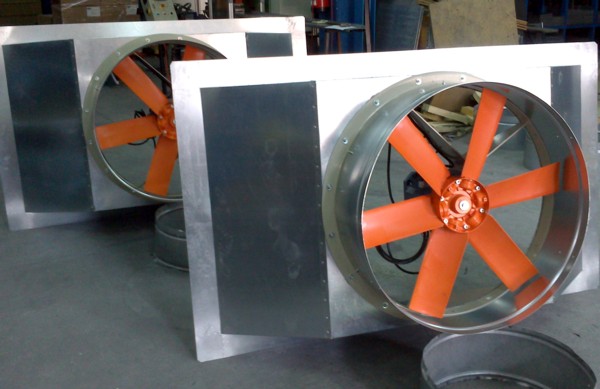

Una vez diseñadas y fabricadas las bases de sujeción a cubierta a la medida del tejado de nuestro cliente, montamos el extractor dinámico mediante aro/brida atornillada a la mitra. Siempre a partir de diámetros superiores a 750 mm. los extractores son montados mediante aro/brida , evitando vibraciones y aumentado considerablemente la seguridad de sustentación.

Las características técnicas de estas unidades de ventilación son las siguientes :

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

En este caso :

Velocidad 1.440 r.p.m.
Potencia 8,80 A
Caudal 40.500 m3/h.
Diámetro cuello 820 mm.
Nivel presión sonora 84 dB(A)

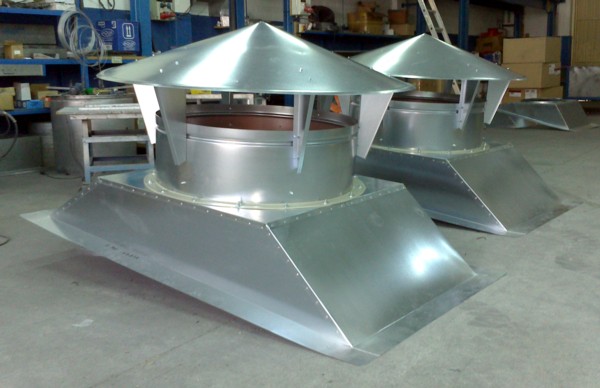

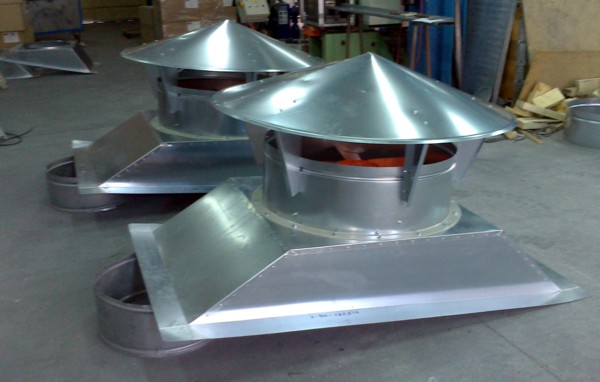

Después de atornillar las escuadras al cuello de la base, instalamos los tapa aguas anti regolfantes con cono inverso inferior que evitaran grandes perdidas de carga y proporcionarán a la unidad una gran robustez.

Una vez verificados al 100% los extractores dinámicos de tejado por nuestro departamento de calidad, las unidades de ventilación serán enviadas a nuestro cliente.
