Ventilación Ferretería

Una importante ferretería ubicada en una nave industrial en la provincia de Barcelona, tiene el problema de la acumulación del calor y el nulo movimiento del aire, por lo que el ambiente interior llega en ciertos momentos a repercutir en las ventas. Al ser anti económica la implantación de un sistema de refrigeración, la propiedad opta por la instalación de nuestros grupos de aspiración dinámica desde cubierta, con la salvedad de que los aparatos no produzcan ruido, no superando los 65 dB(A). Los aparatos recomendados son del modelo ATOSDIN-630-6T/H.

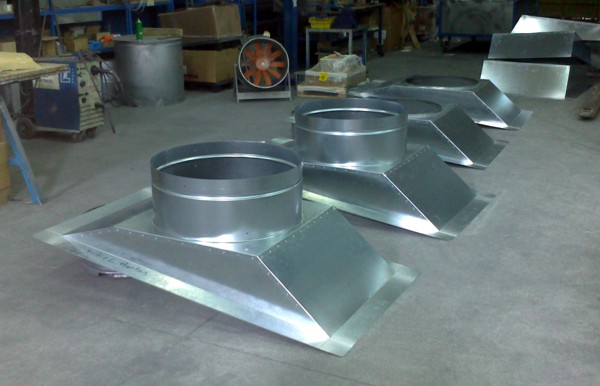

Como es habitual en extractores de cubierta, diseñamos y fabricamos las bases de sujeción al mismo % de inclinación y distancia entre correas del tejado de nuestro cliente. Es de suma importancia que las unidades queden ancladas a la propia estructura de la nave, tanto por la propia estanqueidad como para el posible transito por cubierta de personal.

En la fotografía anterior se puede apreciar el montaje de las rejillas anti-pájaros, que es un accesorio opcional y que en este caso vienen especificadas en el pedido del cliente.
Dichas rejillas se pueden desmontar fácilmente para su limpieza.

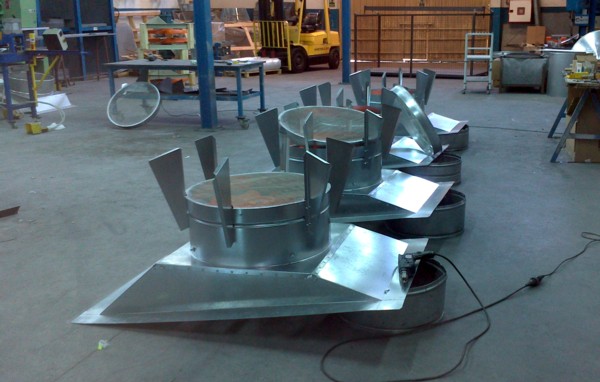

Con las escuadras de sujeción del tapa aguas antiregolfante ya atornilladas, y el extractor dinámico anclado en el cuello de la base mediante sus correspondientes soportes, el grupo es verificado por nuestro departamento de calidad, tanto en su funcionamiento como en sus consumos.

Las características técnicas de los extractores es la siguiente :

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

El modelo en este caso ha sido elegido por su bajo nivel sonoro :
Nivel presión sonora 64 dB(A)
Velocidad 890 r.p.m.
Caudal 12.400 m3/h.
Potencia 0,37 kW.

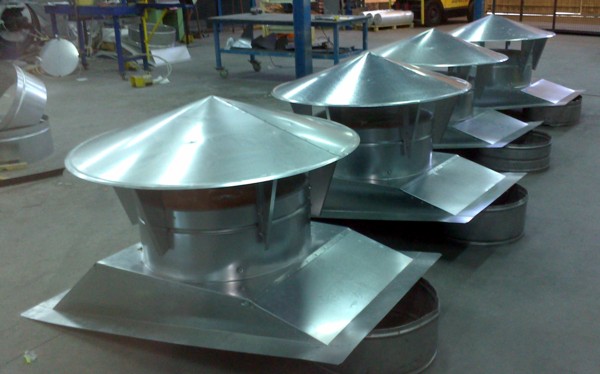

Próximamente los extractores de tejado serán enviados a nuestro cliente para su montaje.
