Para bajar la temperatura en los meses de verano de una nave industrial sita en un polígono de la provincia de Tarragona, fabricamos cinco grupos de aspiración dinámica modelo ATOSDIN-710 con base de sujeción a cubierta fabricada a medida, registro de cierre motorizado y rejilla de protección anti-pájaros.

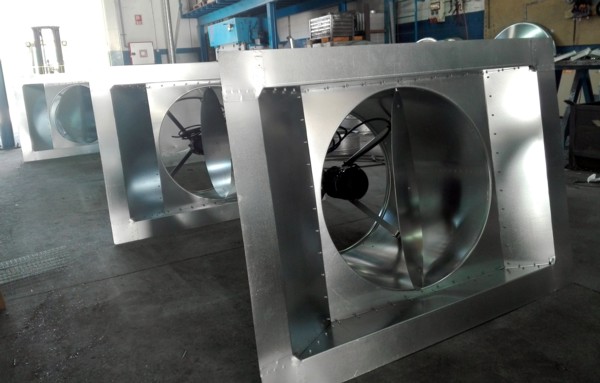

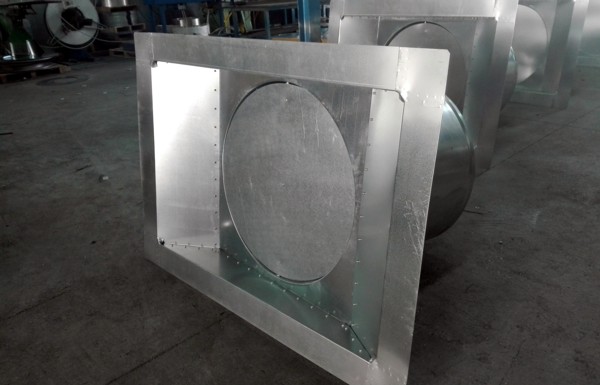

Estos equipos de ventilación llevan su correspondiente mitra de sujeción fabricada a la medida del tejado de la nave de nuestro cliente. En las imágenes superiores podemos apreciar el registro de cierra motorizado, abierto y cerrado. Al llevar registro, los cuellos de los grupos de aspiración tienen que ser más altos de lo habitual.

Los extractores trifásicos instalados tienen las siguientes características técnicas:

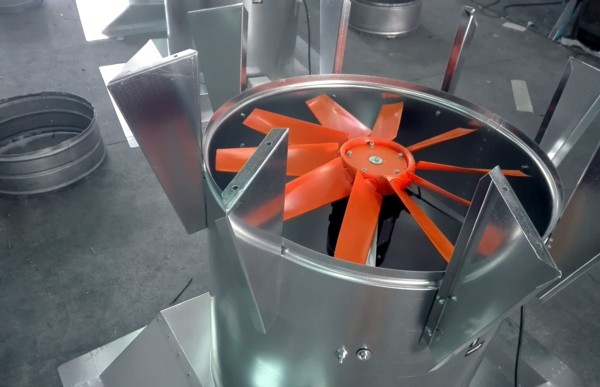

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

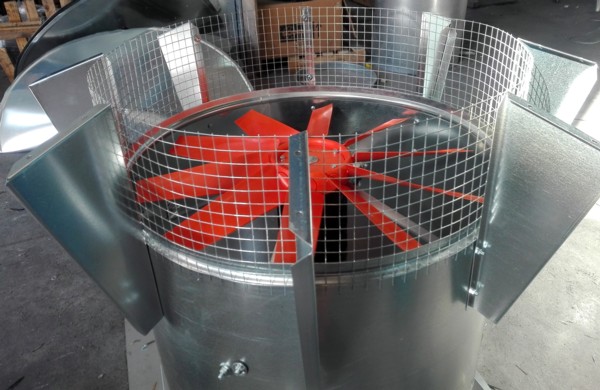

Siguiendo las indicaciones de nuestro cliente instalamos en los equipos malla de protección anti-pájaros para evitar cualquier tipo de riesgo.

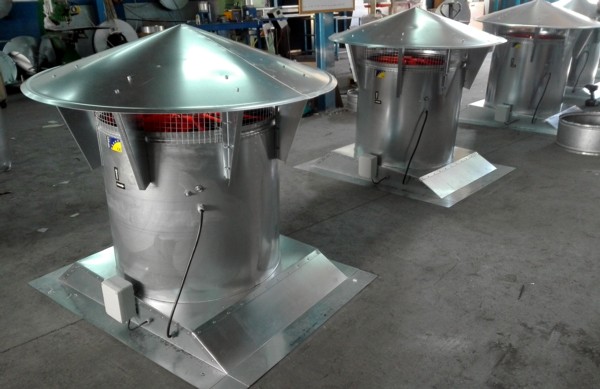

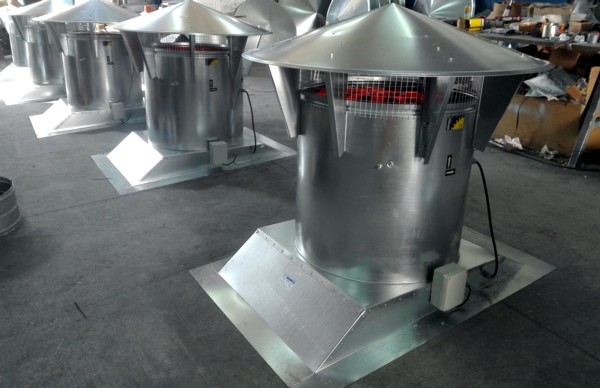

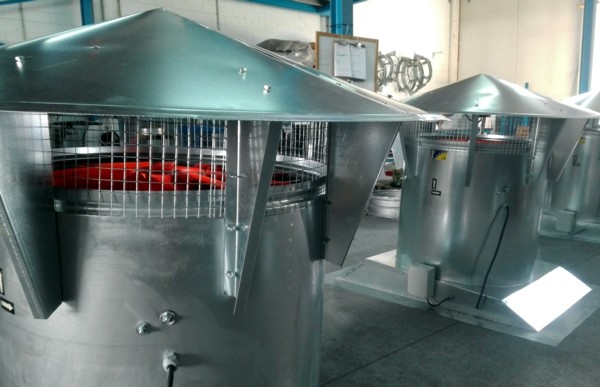

Finalmente acoplamos sobre las escuadras los sombreretes deflectores anti lluvia y el equipo de ventilación queda acabado correctamente.
